Как заменить радиатор отопления в квартире своими руками?

Установка батарей и радиаторов отопления

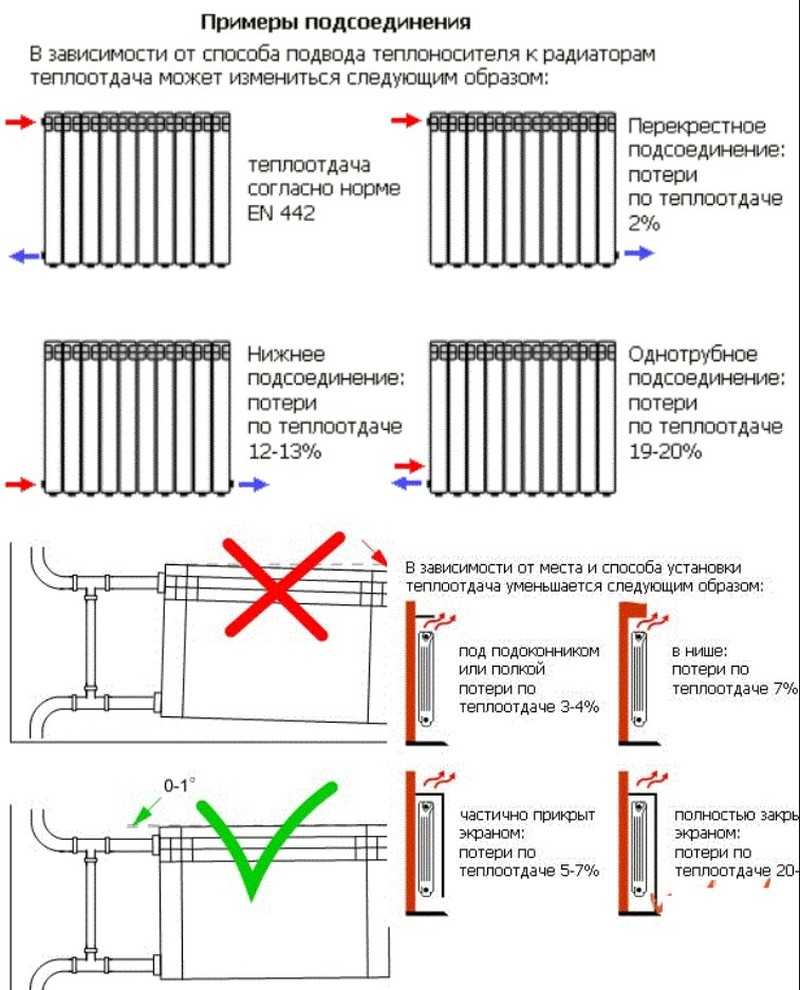

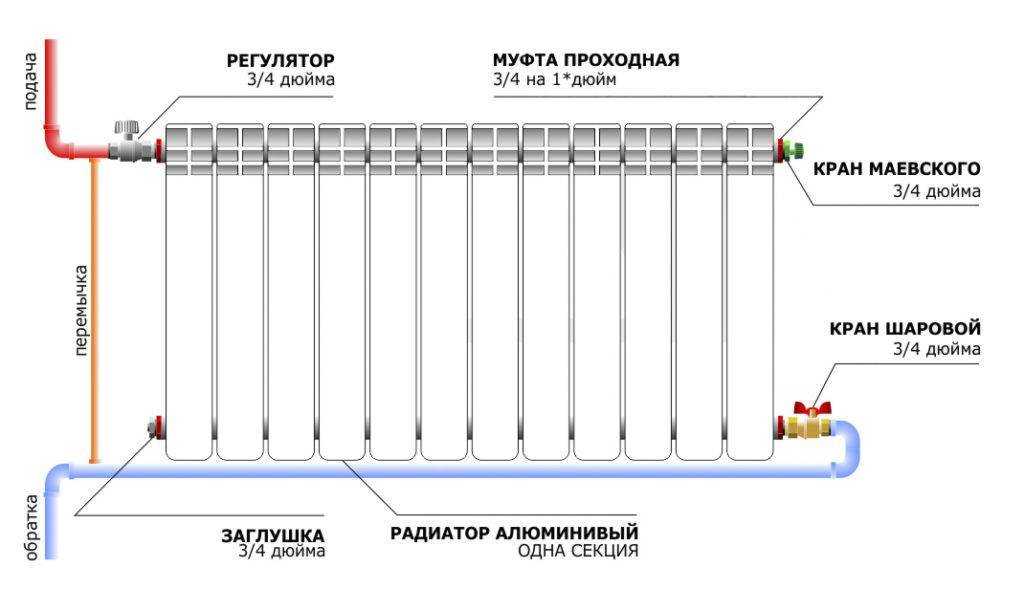

Пример подключения радиатора

Если соблюдать технические условия на замену отопительных радиаторов — можно выполнить их монтаж самостоятельно. Технология определяется моделью батареи, параметрами ее подключения к системе.

Существует общая схема по замене батареи центрального отопления. Для ее осуществления понадобятся следующие инструменты и расходные материалы:

• Универсальный газовый ключ;
• Дрель-перфоратор;
• Строительный уровень и рулетка;
• Комплект подмотки для резьбовых соединений. Лучше всего для этого подойдет нить Унилок.

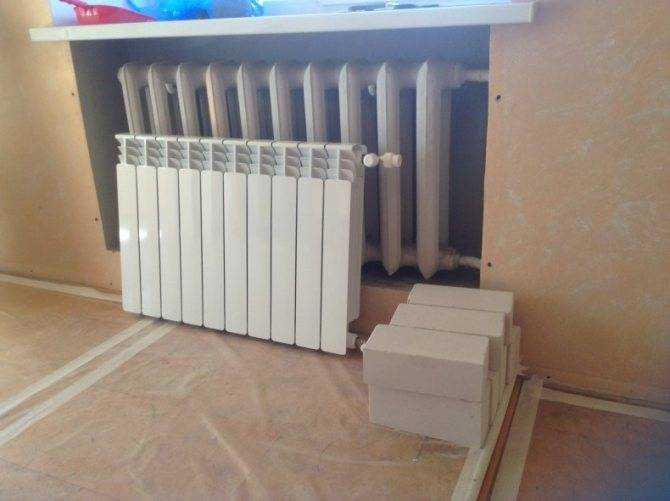

Сначала нужно демонтировать старый радиатор. В нем может быть определенное количество теплоносителя (зависит от способа подключения к системе отопления). На этом этапе нужно не повредить трубы. Если резьбовое соединение заржавело (прикипело) – его нужно обработать WD-40. Сняв батарею, проверяется целостность трубопровода. При надобности – выполняется замена магистрали или подводящих патрубков. Для стальных труб лучше всего сделать сварное соединение, так как механическое больше подвержено порывам из-за гидроударов.

Перед тем, как выполнить замену отопления в квартире, нужно установить крепления в стене. В некоторых случаях старые не подойдут, поэтому необходимо монтировать новый комплект. Для этого применяется дрель. После окончательной установки проверяться правильность расположения крепежа и его уровень.

Во время замены радиатора отопления в квартире сначала выполняется его установка на крепления, а затем подсоединение к патрубкам. По окончании работы проверяется герметичность и выполняется опрессовка. Она необходима для контроля качества стыков.

С рекомендациями по самостоятельной замене радиаторов и батарей в квартире можно ознакомиться, просмотрев видеоматериал:

https://youtube.com/watch?v=3BaaUUG4JZE

Биметаллические радиаторы

Мужчина делает монтаж биметаллической батареи

Главным недостатком является высокая по сравнению с остальными разновидностями цена. Впрочем, следует отметить, что по большей мере она оправдана: они «унаследовали» лучшие качества стальных и алюминиевых устройств. Они имеют наружную алюминиевую оболочку и внутреннюю стальную трубчатую часть.

Биметаллические батареи красивы, инерционность в них практически отсутствует. Установка биметаллических батарей в квартире может легко быть выполнена собственноручно.

Достоинствами их также можно назвать стойкость к гидроударам и повышенному давлению, высокую теплоотдачу. Теплопроводность биметаллических радиаторов ниже, чем алюминиевых, однако она, в принципе, достаточно высокая.

Рассчитываем количество секций

Полезная формула для расчета

На каждые 10 метров квадратных площади полагается 1 кВт энергии – в случае стандартной высоты потолков (2,5 метра). Если у вас высота потолков выше – пересчитайте! Помните, что прогревается не площадь, а объем!

Чья обязанность выполнять замену радиаторов отопления в квартире?

Разберемся, кто должен менять батареи в приватизированной квартире. В соответствии с Постановлением Правительства РФ № 491 (вступило в действие в августе 2006 г), вся отопительная система в многоквартирном доме относится к общему имуществу. В ее состав (согласно пункту №6 Правил), входит теплосетевое оборудование, стояки, арматура (запорная и для регулировки), общедомовые теплосчетчики, а также отопительные приборы (радиаторы).

Соответственно, в случае физического износа батарей, протечек или зарастания изнутри, замена радиаторов отопления в квартире выполняет управляющая компания (ЖЭК), на счет которой ежемесячно поступают отчисления жильцов на капитальный ремонт. Именно управляющая компания несет ответственность за содержание и обслуживание общедомового имущества, частью которого являются батареи отопления в квартирах.

На практике проще добиться бесплатной замены аварийных приборов отопления в муниципальной квартире. Работники ЖЭКа нередко вынуждают жильцов приватизированных квартир самостоятельно приобрести батарею, оплатить демонтажные и монтажные работы. Но в соответствии с действующим законодательством, покупка прибора отопления и все работы по его установке должны быть оплачены из денег, собранных на капитальный ремонт жилищного фонда, независимо от того, приватизирована квартира или нет.

В стремлении сэкономить, управляющие компании предпочитают ремонтировать старые батареи до тех пор, пока они не начнут рассыпаться. Поэтому может потребоваться немало усилий для того, чтобы добиться бесплатной установки новых радиаторов взамен аварийных.

Аварийный радиатор отопления

Если жильцы решили установить новый, современный прибор отопления взамен морально устаревшего, но исправного, им придется самостоятельно решать этот вопрос, оплатив покупку и монтаж.

Правильная установка батарей

Вам необходима замена или установка батарей; цены на такие операции зависят от многих факторов. Помимо того, что в больших городах эта услуга стоит дороже, чем в маленьких, да и в разных районах большого города она может различаться.

Также она зависит от вида радиатора (например, чугунные больше весят – мастер запросто может запросить более высокую цену), простоты сборки, необходимости собирать секции, необходимости демонтирования старой батареи.

Если вы решили выполнить установку батареи отопления своими руками, прочтите, как это сделать, и просмотрите видео ролик ниже. Гарантируем, что все вы сможете сделать самостоятельно.

Вне зависимости от того, какую разновидность радиатора вы выбрали (здесь — полезные советы по этому вопросу ), необходимо соблюдать определенные требования для улучшения теплообмена.

Расстояние между подоконником и верхней решеткой радиатора должно быть не меньше 5 сантиметров (лучше – около 10), между нижней поверхностью и полом – от 8 до 12 сантиметров. Радиатор должен отстоять от стены на 2-5 сантиметров.

Чугунные радиаторы

Процесс установки чугунного радиатора

Раньше чугунные батареи стояли повсеместно – других разновидностей попросту не существовало. Впрочем, нельзя сказать, что чугунные батареи – сильно уж плохо. У них есть и свои достоинства, и, конечно же, недостатки.

К достоинствам можно отнести такие их качества:

• Чугун обладает высокой стойкостью к коррозии и различным агрессивным элементам, содержащимся в воде – они вполне работоспособны и при низкокачественном теплоносителе.
• Чугунные батареи содержат большой объем воды – они могут концентрировать много тепла.
• Чугун не протекает.
• Это – достаточно дешевый вариант.

Недостатками чугунных батарей являются:

• Накапливание ржавчины в радиаторах.
• Поверхность теплоотдачи мала. В совокупности с низкой теплопроводностью чугуна обогрев помещения происходит достаточно медленно.
• Способ теплоотдачи – преимущественно излучение, из-за этого требуется установка большого количества секций.
• Установка чугунных батарей затрудняется их большим весом.
• Они плохо сочетаются с уже существующими системами отопления (особенно – снабженными автоматикой).
• Невозможность установки механизма регулировки на каждом радиаторе.

Кроме того, для многоквартирных домов отопительная система из чугунных батарей будет весить слишком много, а вместе с наполняющей их водой – буквально тонны; трубопровод для такой системы будет иметь очень большие размеры, и эти трубы «спрятать» в стенках невозможно.

Демонтаж старых радиаторов отопления

Вам потребуется следующий список инструментов:

• Паяльник;
• Газовый и разводной ключ;
• Дрель;
• Болгарка для резки металла;
• Уровень, рулетка и карандаш.

Первым делом производим демонтаж непригодного отопительного прибора. Для этого:

1. Скручиваем контргайки вверху и внизу.
2. Определяем места для реза с помощью уровня. Ставим его таким образом, чтобы на самой трубе оставалось приблизительно пару сантиметров резьбы.
3. Затем ставим отметки на трубах и срезаем, после чего снимаем радиатор с кронштейнов.
4. Если вы купили радиатор другого размера, то придется отрезать трубы и подгонять все под нужный размер, а затем сделать на них резьбу. Если в вашем доме старые трубы, то используйте сварку, иначе при использовании резьбы она может разорваться на линии шва.

Последний шаг — подготовить остатки резьбы к последующей установке новой батареи. Воспользуйтесь болгаркой и подравняйте края резьбы, затем скрутите контргайку и приступайте к разметке.

Образцы документов

Как уже говорилось ранее, гражданину придётся написать заявление в ЖЭК. Форма документа в действующем законодательстве не установлена. Поэтому допустимо написание заявки произвольно

Однако важно соблюдать общепринятые принципы делопроизводства. Эксперты советуют отразить в документе следующую информацию:

• сведения об организации, в адрес которой направляется обращение;
• личные данные заявителя и адрес проживания;
• название документа;
• изложение особенностей ситуации;
• просьба, выдвигаемая в адрес учреждения;
• дата составления документа и подпись.

Допустимо оформление бумаги от руки. Подпись проставляется от руки. Получив обращение, представители уполномоченного органа обязаны дать ответ. Если решение положительное, допустимо отключение отопления.

Регулировка отопления в частном доме

В частных домах необходимо уделить внимание отопительным системам ещё на моменте проектирования, следует подобрать качественный котёл или иное отопительное оборудование. Регулировать отопление в доме можно с помощью специальных технических устройств двух типов:

Регулировать отопление в доме можно с помощью специальных технических устройств двух типов:

• регулирующих — устанавливаются как на отдельных участках сети, так и для всей СО, помогают контролировать и регулировать уровень давления в системе, увеличивать или уменьшать его;
• контролирующих — различные датчики и термометры, с помощью которых получается информация об уровне давления и других параметрах системы отопления и существует возможность для их регулировки в ту или иную сторону.

Для своевременного контроля за работой СО в доме нужно предусмотреть установку манометров и термометров на участках до и после отопительного котла, в нижней и верхней точках системы отопления, установку расширительного бака, клапанов-предохранителей, отводчиков воздуха. Если система отопления работает правильно, вода в ней не должна нагреваться выше 90 °C, а давление не будет превышать 1,5-3 атмосфер.

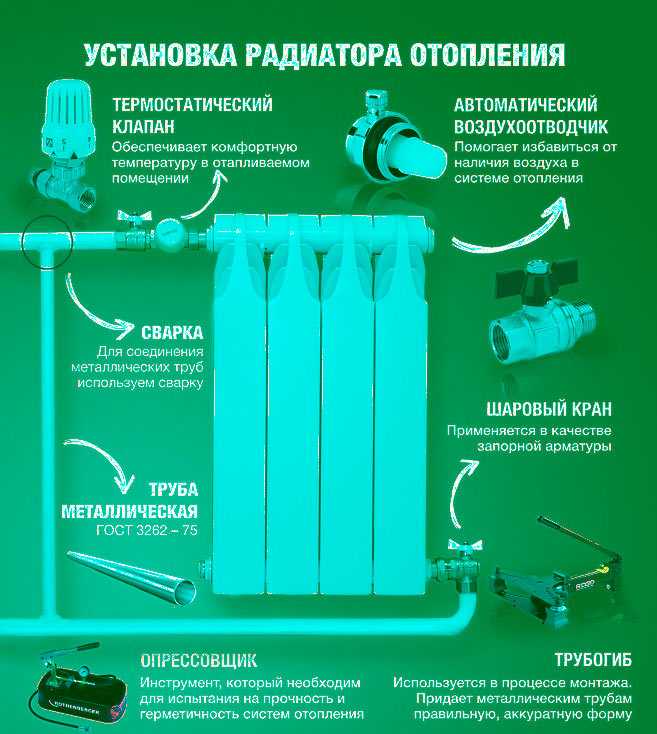

Установка радиатора

Сборка проводится в следующем порядке:

Все части батареи собираются воедино: заглушки, прокладки, пробки, запирающие краны

При сборке необходимо обращать внимание на направление соединительной резьбы — правую или левую. Правая резьба закручивается по часовой стрелке и обычно наносится с правой части прибора, а левая — против часовой и наносится с левой

Все соединения прокладываются термопастой или паклей для исключения протекания. При необходимости на радиатор крепятся кран Маевского и терморегулятор.

На стену наносится разметка для установки крепёжных элементов радиатора отопления. Метки должны быть нанесены таким образом, чтобы батарея располагалась строго горизонтально. По нанесённой разметке устанавливается крепёжная арматура.

На крепёж навешивается батарея отопления. Прибор должен сидеть на крепеже плотно, без малейших качаний и шевелений. При помощи уровня проверяется соблюдение горизонтального размещения радиатора.

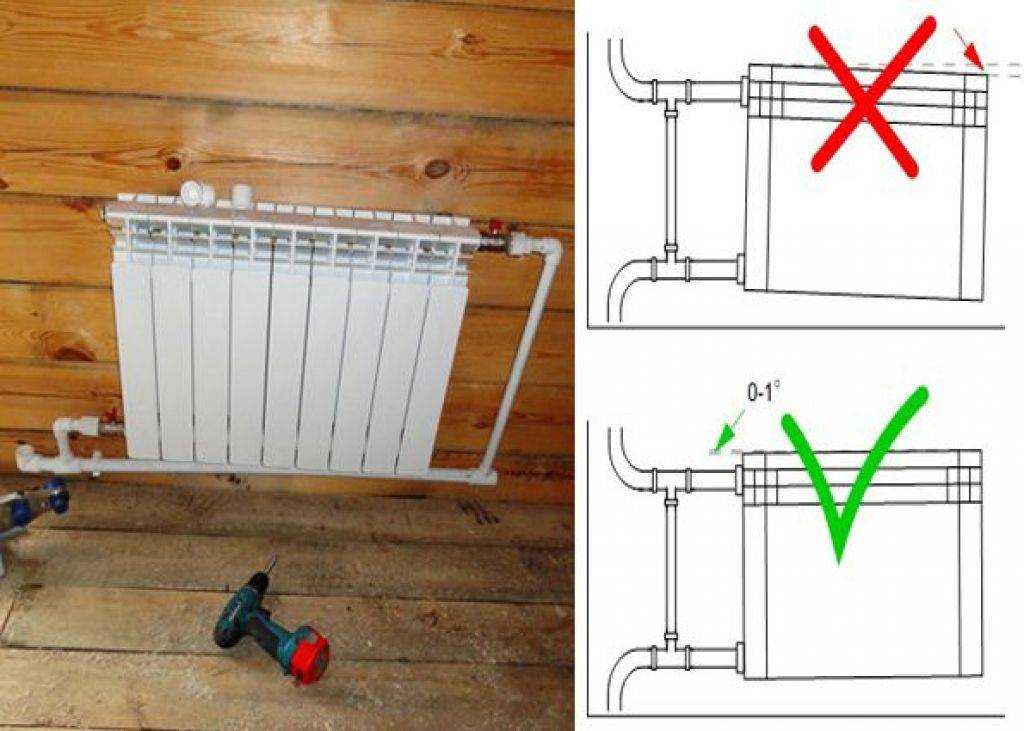

Фото 3. Проверка соблюдения горизонтального размещения радиатора при помощи строительного уровня.

• Радиатор соединяется с трубами теплоподачи. В зависимости от типа батареи и вида труб могут использоваться различные фланцевые соединения, американки.
• После завершения всех работ с биметаллических радиаторов снимается защитная плёнка.

Испытание

После завершения установки радиатора необходимо провести его испытание:

• Открыть краны и пустить в систему теплоноситель.
• Визуально контролировать появление протечек.

Внимание! Наиболее часто протечки возникают в местах резьбовых соединений, но не исключено и обнаружение бракованной секции, имеющей свищи или трещины. Места протечек в соединениях дополнительно протягиваются.

Места протечек в соединениях дополнительно протягиваются.

Перед началом отопительного сезона в многоквартирных домах производят испытание системы отопления под повышенным давлением — опрессовку. В этот период лучше находиться в квартире и проверять, не появятся ли дополнительные протечки в установленном приборе.

Подготовительные работы

Самый ответственный момент в установке радиатора – подготовительные мероприятия. От того, насколько правильно демонтирована батарея и какие инструменты есть под рукой, зависит исход процедуры замены.

Выбор радиаторов

Первое, что нужно сделать – решить, какой именно радиатор будет устанавливаться вместо старого. Выбор производится на основании:

• внешнего вида;
• показателя давления в системе отопления;
• химического состава теплоносителя;
• цены;
• уровня теплоотдачи;
• время нагрева и т. д.

Необходимый инструментарий и расходный материал

Установка радиаторов отопления производится в несколько этапов. Для каждого понадобятся следующие инструменты:

1. Два ключа: гаечный и разводной;
2. Аппарат для резки металлических труб;
3. Клупп для нарезки резьбы или плашка с держателем нужной окружности;
4. Сварка для труб из полипропилена;
5. Ножницы или ножовка для резки полипропиленовых труб;
6. Уровень, карандаш, линейка;
7. Сантехнический лён;
8. Материал для герметизации стыков;
9. Раствор цемента.

Из комплектующих в процессе установки радиатора понадобится:

• сама батарея отопления;
• шаровые краны;
• кронштейны для навешивания радиатора;
• заглушки;
• краны Маевского для стравливания воздуха;
• трубы: могут быть выполнены из металлопластика, полипропилена или стали;
• аксессуары для установки труб – тройники, переходники, отводы и фитинги.

Демонтаж старых батарей

Процедура демонтажа пришедшей в негодность батареи зависит от плана дальнейших работ. Если требуется только заменить радиатор, то скрутите резьбу с батареи или прибегните к шлифовальной машинке если резьбовые соединения сбиты и не функционируют.

Перенос разметки на стену

Подготовьте основание, перенеся разметку на стену. Для этого:

1. Очертите карандашом место, где планируется разместить батарею.
2. Сделайте отверстие для удерживающих кронштейнов.
3. Возьмите уровень и проверьте ровность всех линий.

Неправильный выбор радиаторов

Часто встречающаяся ошибка – несоответствие типа радиаторов и давления системы отопления.

Радиаторы бывают нескольких типов:

• чугунные – до недавнего времени были самыми распространёнными  для типовых квартир, их отличает большой объём циркуляции воды , соответственно, хороший нагрев, к недостаткам таких радиаторов можно отнести их высокую стоимость;
• металлические – применяются обычно на одноэтажном частном строительстве, давление теплоносителя в многоэтажных зданиях они попросту не выдерживают, зато изготовлены радиаторы из чёрного металла, поэтому  стоят относительно недорого;
• алюминиевые – тоже стоят недорого, лёгкие при монтаже, имеют высокую теплоотдачу, но тоже не выдерживают сильного давления;
• биметаллические – двухслойный « бутерброд» из алюминия и металла, этот вариант для многоэтажек вполне подходит, но отличается высокой стоимостью.

Так что на частных домах можно обойтись металлическими или алюминиевыми конструкциями, но в многоэтажках их лучше не применять.

Виды систем отопления

От вида системы отопления в квартире или доме напрямую зависит уровень теплообеспечения. По схеме подключения труб можно выделить 3 вида систем: однотрубная, двухтрубная система и с использованием коллектора.

Однотрубная система

Однотрубная монтируется так, что теплоноситель поступает по одной трубе (последовательно) в каждый радиатор, после чего по ней же остывшим возвращается в котёл. Такая система является самой простой для монтажа. Повсеместно установлена в многоэтажных домах. Её недостаток состоит в том, что каждый следующий радиатор получает всё более остывший теплоноситель, и хуже прогревает помещение. Также отсутствует возможность локального ремонта одной батареи. При его необходимости придётся отключать весь стояк.

Двухтрубная система

Двухтрубная система отопления предполагает поступление горячего теплоносителя к каждому радиатору по отдельности (параллельное соединение), по одной трубе. Таким образом, все они прогреваются до одной температуры. А остывшая жидкость поступает в отдельную обратную трубу и перемещается в котёл для повторного нагрева. В этом случае правила установки радиаторов отопления упрощаются. Ведь для замены возможно отсоединение от системы только одного старого радиатора.

Коллекторная система

Коллекторная система очень сложная. Она предназначена для коттеджей. Предполагает большой расход труб, так как к каждой батарее подводятся отдельные трубы. Такую систему могут монтировать только профессионалы.

Особенности установки различных видов

Материал, из которого изготавливается конкретный отопительный элемент, предъявляет определенные требования к его монтажу. Если чугун не боится серьезного механического воздействия, то другие требуют особой аккуратности.

Чугунная классика

Чугунные радиаторы по-прежнему остаются актуальными. Особые характеристики материала, используемого при их изготовлении, позволяют эффективно обогревать помещение любой площади за счет медленного остывания.

Чтобы выполнить монтаж такого отопительного элемента правильно, до подключения следует:

• разобрать готовое изделие на секции;
• протянув все ниппели, собрать изделие в обратной последовательности.

При выполнении монтажных работ стоит учитывать вес изделия и состав материала, из которого был построен дом. Монтаж обогревательного элемента можно производить исключительно на кирпичные и бетонные стены. Установка батареи около гипсокартонной стены производится на напольную подставку.

Современные модели

Такие изделия отличаются малым весом и повышенной хрупкостью. Для них стоит обязательно предусматривать кран Маевского.

В процессе выполнения монтажных работ не стоит снимать упаковку для исключения деформирования поверхности.

Неправильный крепёж

Радиатор нужно прикрепить к стене так, чтобы исключить несущую нагрузку на трубы. Случается, что снова из-за удешевления работ радиатор крепят только на двух креплениях сверху, рассчитывая, что нижние трубы поддержат его в неподвижном состоянии. В результате ситуация приводит к тому, что конструкция начинает «ходить». А дальше – разрыв соединений или трещины на трубах.

При замене радиатора нужно устанавливать крепёж в 4 местах: и сверху, и снизу.

Кроме того, иногда стены, куда крепится новый радиатор, не отличаются прочностью. Это происходит, например, когда лёгкую батарею из алюминия заменяют на чугунный радиатор.  Гипсокартон такую нагрузку может не выдержать. В подобных случаях в стену предварительно вживляются дополнительные крепёжные конструкции.

Типовые вопросы

ЖЭК обязан заменить устаревшие батареи за собственный счёт. На плечи УК возложена основная мера ответственности за грамотное обслуживание общедомового оборудования. Выясним, какова мера ответственности, если отказаться менять батарею? Имеются ли льготы? Позволяет ли закон, при замене отопительных приборов за собственные деньги, получить с УК компенсацию?

Замена радиатора центрального отопления/replacing central heating radiator

Замена радиатора: ответственность в случае отказа

Когда уже составлено заявление, заверенное нотариусом, с требованием о замене, но ЖЭК никак не реагирует, то необходимо потребовать от руководства УК письменный отказ. Имея на руках нотариально заверенное заявление и письменный отказ, можно смело идти в суд.

Существуют ли субсидии

Существуют категории граждан, имеющих право получить субсидии при замене батарей:

1. Семьи, воспитывающие более троих несовершеннолетних.
2. Лица с инвалидностью 1 и 2 групп.
3. Лица пенсионного возраста.
4. Ветераны труда.
5. Труженики тыла.

Можно ли заменить батареи за собственные деньги, с последующей компенсацией УК

Если владелец жилья меняет в квартире за свой счёт батареи, а при этом, по закону, отопительная система – это придомовое имущество, то меняя радиаторы собственными силами, владелец улучшает общедомовое имущество.

УК – это наёмная организация, обслуживающая общедомовое имущество. Поэтому взаимоотношения с коммунальщиками обязаны носить договорной характер. Известите коммунальщиков о том, что вами заменяются отопительные приборы.

Если такое условие прописано в договоре с ЖЭКом, а он отказывает, то суд встаёт на сторону истца, присудив возмещение компенсации.

Последовательность выполнения работ

Монтаж батарей начинается с полного перекрытия контура. При замене старых радиаторов на новые сливается вода, и демонтируются отопительные элементы. Правильно будет воспользоваться насосом, чтобы исключить наличие остатков теплоносителя в системе.

После того как вся вода будет удалена, производится выверка места крепления батарей в обеих плоскостях. Устанавливаются кронштейны.

Следующим этапом будет упаковка радиаторов с помощью уплотнительного льна, упаковочной пасты или специальной запорной арматуры. Используя динамометрический ключ, затягивают соединение, создавая усилие, указанное в документации.

Монтажные работы

Монтаж радиаторов на стену производится посредством сварки или полипропиленовых труб. В первом случае достаточно использовать два крепежа, во втором их потребуется не менее трех. Два должны находиться вверху, один снизу.

При десяти и более секций количество креплений должно быть увеличено до пяти. Вверху должно быть три, внизу – два.

Контроль пространственного расположения

Выполняется контроль положения батарей в обеих плоскостях. Желательно предусмотреть небольшой наклон в сторону стены. Это позволит избежать завоздушивания системы при ее эксплуатации.

Заключительный этап

Производится нарезка резьбы на стояках и соединение всех элементов системы отопления. Тщательно контролируется герметичность всех соединений.

После этого можно выполнить пробные испытания с целью обнаружения возможной течи.

Если до настоящего момента все выполнялось своими руками, на этом этапе лучше пригласить слесаря ЖРЭУ. Перекрыв краны «американки», можно открыть соединительный кран. Открытие обратной трубы лучше доверить слесарю.

При отсутствии течи в местах соединения можно будет открыть кран на батареях и закрыть обводной кран. Теплоноситель начнет поступать в систему отопления. Для стравливания воздуха стоит воспользоваться краном Маевского.

Как только отопительный контур во всех комнатах прогреется, слесарь откроет прямую трубу. Это восстановит давление в системе. Можно считать, что контрольные испытания завершены. Если монтаж был выполнен правильно, в квартире будет комфортно при минимальных затратах.

Как вам статья?

Мне нравитсяНе нравится

Требуется ли сборка?

Если радиаторы поставляются в собранном виде достаточно установить заглушки и кран Маевского. Большинство моделей имеет четыре отверстия, располагающихся по четырем углам корпуса. Их используют для подключения магистралей отопления. При этом может быть реализована любая схема.

До того как начнется монтаж системы, необходимо лишние отверстия закрыть, используя специальные заглушки или воздухоотводящие краны. В комплект поставки батарей входят переходники, которые необходимо вкрутить в коллекторы изделия. К этим переходникам в будущем следует подключить различные коммуникации.

Сборные модели

Сборку батарей стоит начать с укладывания изделия целиком или его секций на ровную поверхность. Лучше всего на пол. До этого этапа стоит определиться, какое количество секций будет установлено. Существуют нормы, позволяющие определить оптимальное количество.

Соединение секций осуществляется с помощью ниппелей, имеющих две внешних резьбы: правую и левую, а также выступ под ключ. Ниппели следует закрутить в два блока: вверху и внизу.

Собирая радиатор, следует обязательно использовать прокладки, поставляемые в комплекте с изделием.

Необходимо следить за тем, чтобы верхние грани секций были правильно расположены – в одной плоскости. Допуск составляет 3 мм.

Выбор крепежей

При замене радиаторов отопления в квартире своими руками нужно правильно подобрать крепежи. Они отличаются в зависимости от модели отопительного прибора и материала стены.

Для крепежа секционных батарей подойдут как угловые, так и штыревые кронштейны. Последний вариант используется на гипсовых, кирпичных и бетонных стенах, а угловые лучше подойдут для деревянных. Угловые кронштейны крепятся к стене с помощью дюбелей или саморезов. В случае надобности крепежи монтируются в пол. Обычно они идут в комплекте с батареей, например, вместе с панельными радиаторами.

Штыревые кронштейны
