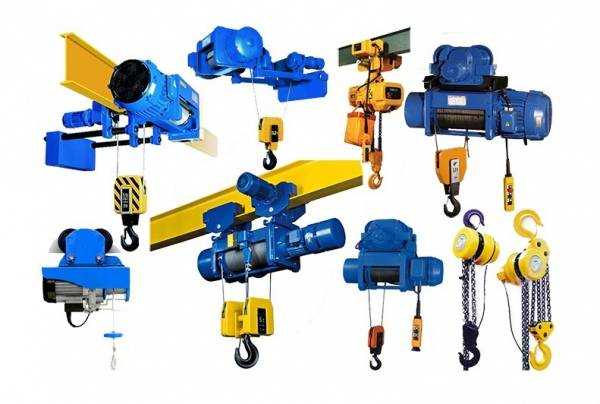

Электрические тали и их применение

Механизм работы ручной тали на примере тали червячной

  Спецификацию моделей и характеристики уточняйте в разделе тали червячные

Для начала происходит захват груза при помощи крюка или другого грузозахватного устройства прикрепленного к крюку тали.

Затем производится вращение цепи приводного блока, при котором движение через червяк и червячное колесо передается на ведущую звездочку.

Звездочка в свою очередь с помощью грузовой цепи поднимает или опускает всю крюковую обойму.

Чтобы повысить КПД тали, червячную передачу в ней делают несамотормозящейся, с двух-заходным червяком. Исходя из этого, для наилучшего удержания поднимаемого груза и обеспечения безопасности при его опускании, в червячных талях устанавливают грузоупорные тормоза (как правило, конические или дисковые).

Для создания тормозного момента в этих тормозах используется осевое усилие червяка, которое создается силой тяжести поднимаемого груза.

1,6 — крюки, 2,9 — цепи, 3 — тормоз, 4 — звёздочка, 5 — червячное колесо; 7 — блок; 8 — червяк

Тали электрические

У данного оборудования конструкция включает в себя барабан, который установлен на стальной платформе, металлический трос, на него набранный, и контрольную панель. Движение всего механизма осуществляется с помощью электродвигателя, передающего вращательную подачу к барабану, где и происходит наматывание/разматывание троса в зависимости от поданной команды оператором. Крепеж аппарата располагается на особой кран-балке либо стальном профиле с прямоугольного вида сечением. Главными преимуществами таких аппаратов являются:

• Оператор не прилагает никаких особых мускульных усилий во время работы – от него требуется только нажимать кнопки;
• Подъем груза осуществляется быстро, ввиду наматывания троса на барабан при скорости от 4 до 10 метров в минуту;
• Подъем на большую высоту стал доступен за счет применения троса, а не цепи, ибо он более компактен при сворачивании, а это не утяжеляет общий вес прибора, даже если сам трос превышает пару десятков метров;
• За безопасность применения устройства отвечают специальные автоматические защитные системы, как то: тормоза автоматической остановки и концевые выключатели. Именно они удерживают всю систему от риска срыва или поломки конструкции.

Однако, обладание электромотором накладывает на данный вид тали определенные ограничения. Так, предъявляются особые требования к позиции размещения прибора – он должен находиться в обеспыленном помещении, быть защищенным от попадания влаги, окружающее его пространство должно иметь комнатную температуру, а электросеть должна соответствовать определенным показателям по напряжению. Тем более, что электромодели не могут работать в непрерывном режиме и им требуется небольшой интервал «отдыха» через каждые 10-15 минут.

Все же, данные «минусы» не стоит причислять к недостаткам аппарата – нужно лишь просто более ответственно подходить к работе с ним. Любой оператор должен знать и соблюдать порядок работы, вести журнал с отметками профилактики и обслуживания. Ввиду того, что электроталь характеризуется повышенной производительностью, то ее целесообразно использовать в сфере промышленного производства и для выполнения сложным ремонтных задач, например, при починке спецтехники.

Тельфер как особый вид электроталей

Тельферы представляют собой самые мощные виды электрических талей и обеспечивают самый быстрый подъем массивных грузов на большую высоту, при этом они часто комплектуются кареткой движения по горизонтали. Однако, для их полноценной эксплуатации требуются специальные условия, которые установлены в Государственном стандарте №15150 от 1969 года. К таковым может быть отнесен температурный режим, который не должен выходить за границы от -20 до +40 градусов по Цельсию. Тельферы отличаются высокой стоимостью, но это компенсируется их большей надежностью. Так, существуют специальные модели, чей корпус и внутренние механизмы прошли специальную антикоррозийную обработку, что допускает их функционирование даже в условиях повышенной влажности

Одновременно, они могут укрепляться прочными и плотными изолирующими прослойками, что немаловажно для их мобильного использования в рамках установленного на морских грузовых судах оборудования. Эти же модели стандартно усиливаются малоподвижными частями, которые отлично противодействуют сторонним колебаниям, происходящим в условиях морской качки

Особенности обслуживания тельферов

Являясь достаточно сложным оборудованием, тельферы нуждаются в профилактике, периодическом обслуживании, срочном / плановом ремонте. Данные работы подлежат обязательному документированию и учет таких работ должен вестись закрепленным оператором. Практика показывает, что чаще всего в данном типе приборов из строя выходят компоненты панели контроля и концевые выключатели. Таким образом, ответственный оператор должен на постоянной основе проводить следующие мероприятия:

• Правка подкрановой балки;
• Починка подъемного механизма;
• Исправление системы тормозов;
• Смазка рабочих каналов.

Для бесперебойной и эффективной работы, выполнение вышеуказанных мероприятий должно осуществляться своевременно и без задержек. График же их проведения должен устанавливаться с годовым запасом. Главное – это не довести оборудование до состояния капитального ремонта, когда потребуется полная замена основных частей и механизмов.

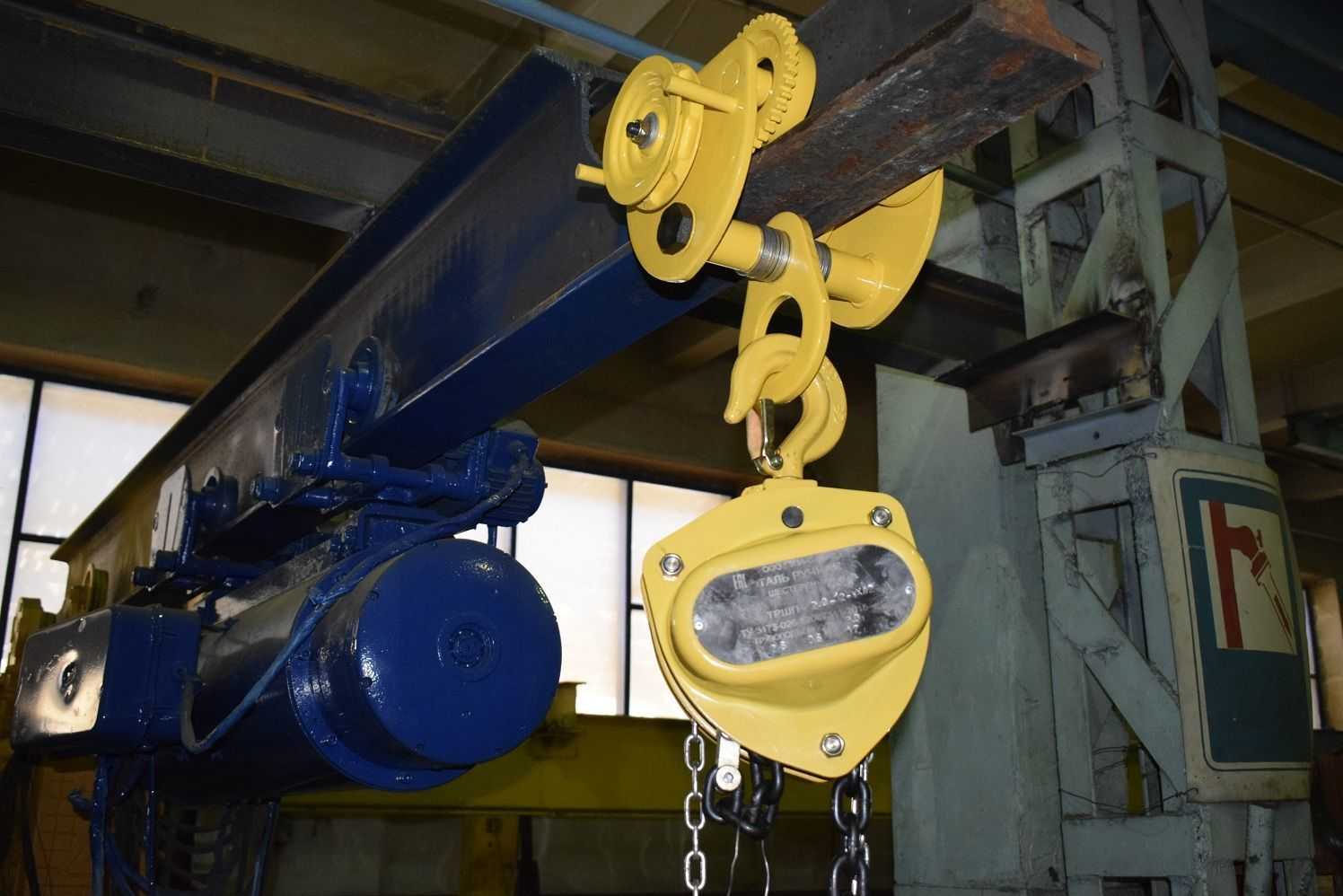

Разница между талью и тельфером

Разница между стандартными моделями и усиленными заключается в их габаритах и возможностях выполнения определенного набора операций. Тельферы имеют большие размеры, они более приспособлены к дополнению всевозможной оснасткой, могут выполнять масштабные тяговые работы. Самые большие их вариации могут даже оснащаться специальной кабиной для оператора, что сделает условия его труда более удобными. Подытоживая, можно сделать два основных вывода:

1. Простые тали предпочтительнее использовать в условиях стесненного рабочего пространства и ими лучше поднимать небольшие грузы на средние высоты;
2. Тельферы же станут незаменимыми устройствами в разгрузочно-погрузочных терминалах, в работе складских помещений, на строительных площадках – в общем, везде, где необходимо перемещение массивных объектов.

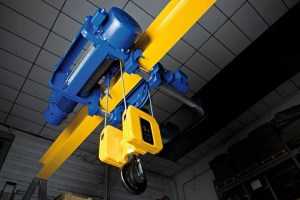

Устройство электрического тельфера

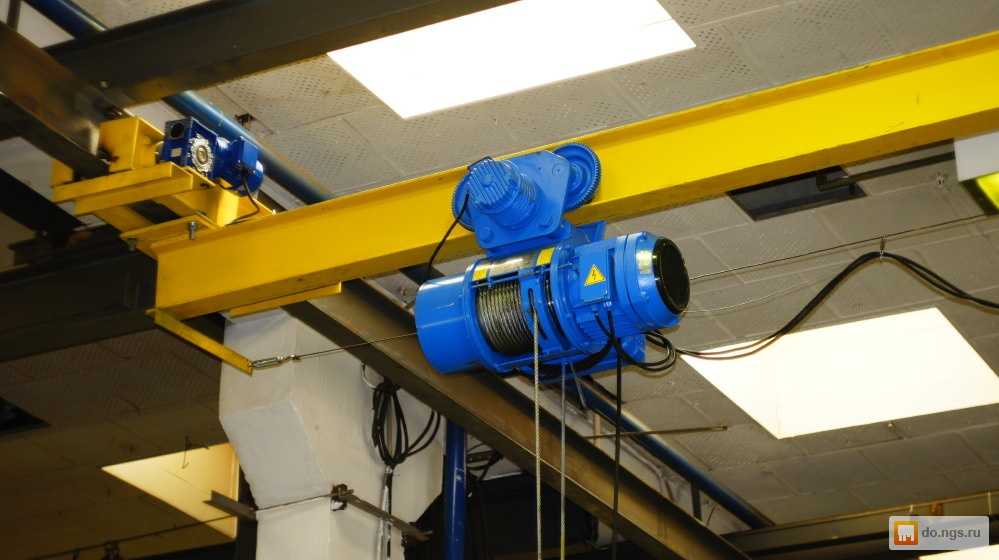

Передвижной электрический тельфер состоит из электрической тали и каретки. Таль с электроприводом перемещает груз по вертикали, каретка перемещает саму таль по двутавровой балке.

В конструкции тельфера могут использоваться каретки с самостоятельным электроприводом и без него. Второй вариант кареток называют холостая каретка.

В сложных конструкциях тельферы могут монтировать с двумя каретками: двумя электрическими или одной электрической, а второй холостой.

Конструкция

В конструкцию грузоподъёмного механизма тельфера (тали) входит:

Электрический привод: это электродвигатель с ротором конусного типа, который вращается в обмотках статора.

Барабан (или зубчатый вал): это вращающийся элемент конструкции для намотки грузоподъёмного каната (или движения цепи).

Канат или цепь: это грузоподъёмный элемент тельфера. Канат наматывается на барабан тельфера, цепь перемещается по зубчатой направляющей и свешивается с конструкции. По типу данного элемента тельферы бывают: канатные (тросовые) или цепные. Цепные тельферы отличает небольшая грузоподъёмность. Они же могут быть с двумя цепями, что очень удобно для длинномерных грузов.

Захватывающее приспособление: это крюк, чаще с блокатором, для захвата груза.

Тормоза: все тельферы имеют встроенный пружинный тормоз, который по необходимости смещает конусный ротор двигателя. Он гарантийно срабатывает даже при отключении электропитания. Электротельферы большой грузоподъёмности имеют второй (дополнительный) электромагнитный тормоз.

Дополнительное оборудование: здесь всё зависит от производителя. Электрический тельфер может комплектоваться улучшенным укладчиком каната, защитой от перегруза, тепловой защитой двигателя и т.д.

Что такое электрический тельфер

С данным грузоподъёмным оборудованием больше всего путаницы в терминологии. Его часто путают с электрической талью или лебёдкой и вот почему. Тельфер — это разговорное название комбинированного грузоподъёмного механизма, с двумя степенями свободы перемещения грузов, по вертикали и горизонтали.

Электрический тельфер — это комбинированной грузоподъёмное оборудование с электрическими приводами, которое собирают из электрической тали и специальной каретки. Монтируют “классический” тельфер на монорельс — двутавровую балку по ГОСТ 19425-74.

В такой конструкции электрическая таль обеспечивает подъём, опускание груза по вертикали или фиксацию груза на высоте. Каретка обеспечивает передвижение тали (с грузом или без него) по двутавровой монорельсовой балке.

Примечание: Не всякую электрическую таль можно соединить с кареткой. Некоторые модели нужно подвешивать или монтировать стационарно на платформе или балке, например козлового или мостового крана. Однако и в таком варианте (без второй степени свободы) их могут называть стационарный электротельфер или стационарная электрическая таль.

Кстати, термин “тельфер” не используется ни в одном ГОСТ РФ. В официальной терминологии термина “тельфера” не существует, зато есть  ГОСТ 22584-96, про электрические тали.

Отличия тельфера от других устройств

Такой механизм обладает рядом отличий от других подъёмных агрегатов. Эти отличия определяют его область применения. Для него существуют ограничения по перемещению определённых видов грузов.

Тельфер и таль

Одним из близких к такому агрегату по решаемым задачам можно считать подъёмную систему, называемую таль. Их изготавливают с тремя видами приводов: электрическим, механическим и ручным. Наиболее удобным для использования считается электрическая таль. Она представляет компактный механизм с электрическим двигателем, системой подвесов и крепления груза. Таль электрическая рассчитана на поднятие грузов, масса которых не превышает 12 т. В устройство электрической тали входят следующие агрегаты:

• электрический двигатель;
• блок управления (может изготавливаться как переносной пульт или монтироваться в стационарном шкафу);
• система подъёма, состоящая из барабана, зубчатой муфты с колесом;
• грузоупорный тормоз.

Разница ручной тали и электрической состоит в отсутствии электрического привода. У ручных талей применяют рычажные или червячные системы подъёма. Её применяют на складских помещениях, строительных площадках, автомастерских. Независимо от конструкции таль имеет ограниченную область действия. Этим отличается тельфер от тали. Кроме этого тельфер имеет более крупные размеры, а значит большую грузоподъёмность.

Кран-балка и тельфер

Часто при решении практических задач возникает необходимость сделать выбор кран-балка или тельфер. Каждый из этих подъёмных агрегатов обладает своими достоинствами, позволяющими решать конкретные задачи.

Этим она отличается от стандартного тельфера. Кран-балки выполняются двух видов: опорные или подвесные.



Модели первого типа имеют несущую балку, расположенные ниже плоскости несущих конструкций. Во втором типе эти элементы расположены наоборот. Основными элементы типичных кран-балок являются:

• две балки (пролётная и концевая);
• подъёмный механизм (обычно это электрический двигатель с редуктором, как у тельфера);
• концевые опоры;
• пульт управления;
• система торможения;
• устройства фиксации (например, крюк).

Главным отличием кран-балки является наличие четырёх степеней свободы, что значительно расширяет возможности по подъёму, транспортировке закреплённого груза.

Схема работы электрической тали (тельфера)

  Спецификации моделей, характеристики и цены уточняйте в разделе тельферы электрические

Происходит вращение барабана лебедки при помощи электродвигателя через редуктор.

На этот барабан, огибая блок, навивается канат, который закреплен одним концом на корпусе тельфера.

На валу на одной оси с ротором электродвигателя тали устанавливается электромагнитный дисковый тормоз.

Управляется тельфер, как правило, снизу с помощью подвесного кнопочного пульта.

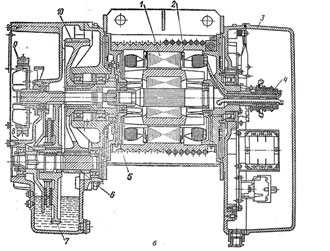

1 — электродвигатель, 2- барабан, 3 — электрошкаф, 4 — токопровод, 5 — зубчатая муфта; 6,7,10 — зубчатые колеса; 8 — грузоупорыый тормоз; 9 — электромагнитный корпус.

По своей сути электрическая таль представляет собой небольшую по габаритам электрическую лебедку, которая подвешивается к специально изготовленным для этой цели передвижным тележкам. Передвижные тележки, в свою очередь, устанавливаются на монорельсовую балку так, чтобы они могли свободно вдоль нее перемещаться. Заслуженной популярностью еще с советских времен пользуются электрические тали болгарского производства, хотя и рынок российских тельферов тоже достаточно интересен (особенно когда цена является основным критерием подбора).

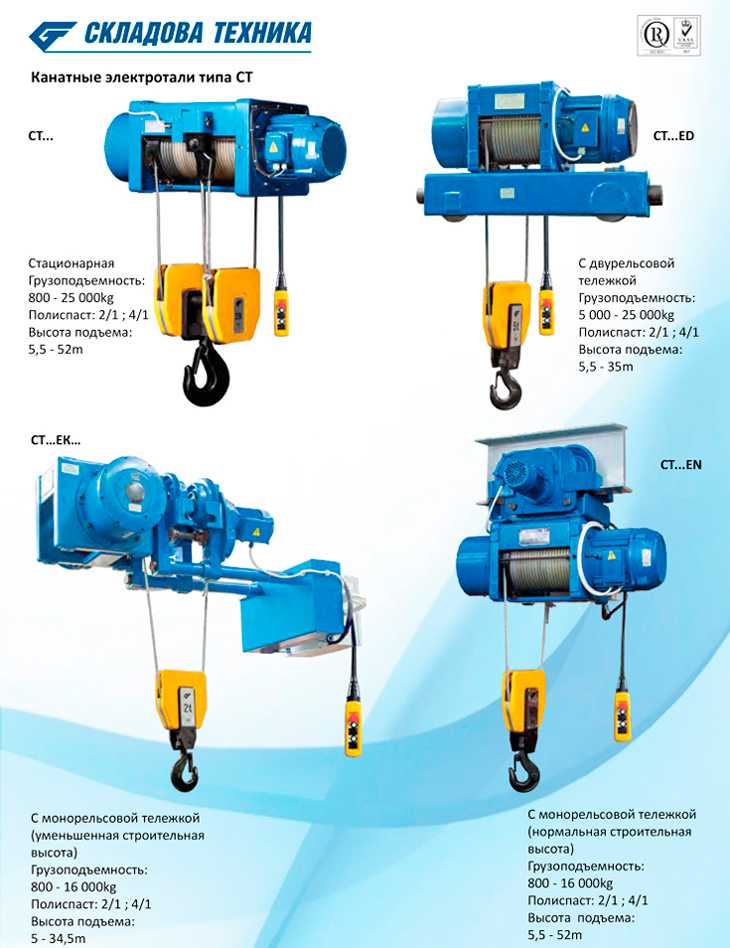

В нашем ассортименте представлены электротали болгарского производства (грузоподъемностью до пяти тонн и высотой подъема до 12 метров) и российского производства (грузоподъемностью до десяти тонн и высотой подъема до 18 метров). Отдельно стоит отметить, что возможно изготовление электрических талей большей грузоподъемности и большей высоты подъема под заказ. Естественно это потребует времени и цена таких талей будет отличаться от цены стандартных моделей.

   Цены и спецификации представлены в разделе тельферы болгария

Copyright Liftcenter полное или частичное копирование без письменного разрешения запрещено.

Что такое электрическая таль?

Электрическая таль – это грузоподъемное устройство, которое используется для подъема и перемещения грузов. Она оснащена электрическим двигателем, который обеспечивает вращение вала и передвижение груза по вертикальной или горизонтальной оси.

Основными компонентами электрической тали являются лебедка, электрический двигатель, редуктор и трос. Лебедка – это механизм, который осуществляет подъем и опускание груза. Электрический двигатель – это источник энергии, который приводит в движение лебедку. Редуктор – это устройство, которое обеспечивает передачу вращательного движения от двигателя к лебедке. Трос предназначен для закрепления и поднятия груза.

Электрические тали широко применяются в различных отраслях промышленности и строительства. Они обладают высокой грузоподъемностью и могут поднимать и перемещать грузы различных весовых категорий. Кроме того, электрические тали облегчают и ускоряют процесс грузоперевозки, делая его более эффективным и безопасным.

Важным преимуществом электрической тали является ее мобильность и удобство в использовании. Она может быть установлена на специальную раму или подвешена к потолку, что позволяет ей работать в различных условиях и пространствах. Электрические тали также обладают регулируемой скоростью подъема и опускания груза, что позволяет точно выполнять задачи подъема и перемещения.

 Загрузка …

В заключение, электрическая таль – это универсальное грузоподъемное устройство, которое облегчает процесс грузоперевозок и повышает производительность работы в различных отраслях промышленности и строительства. Она обладает высокими грузоподъемными способностями, мобильностью и удобством в использовании, что делает ее незаменимым инструментом в современных условиях. На сайте https://lebedki-krasnodar.ru/tali/2-tonny-tali/ можно получить больше информации про электрические тали на 2 тонны.

Описание устройства и принципа работы электрической тали на 2 тонны

Электрическая таль на 2 тонны – универсальное устройство, предназначенное для грузоперевозок и подъема тяжелых грузов. Эта технологическая новинка обладает высокой грузоподъемностью и является незаменимым инструментом в рабочих процессах, требующих подъема и перемещения тяжелых предметов. Благодаря своей мощности и продуманному дизайну, электрическая таль обеспечивает удобную и безопасную работу даже с самыми громоздкими грузами.

Принцип работы электрической тали основан на использовании электромеханической системы, состоящей из мотора, системы зубчатых передач и лебедки. Мотор, питаемый электричеством, генерирует вращательное движение, которое передается на систему зубчатых передач. Затем, система передач передает вращение на лебедку, которая оборудована канатом или цепью для подъема груза.

Главная особенность и преимущество электрической тали на 2 тонны заключается в возможности управления ею с помощью специальной пультовой панели. Такая панель обычно предоставляет оператору возможность контролировать подъем и опускание грузов, а также их передвижение по горизонтали. Возможности пульта могут включать также регулировку скорости подъема и передвижения, что позволяет более точно манипулировать грузом.

Основные преимущества электрических талей

Преимущества использования электрических талей очевидны:

Грузоподъемность: Одним из самых важных параметров электрической тали является ее грузоподъемность. Определите максимальный вес груза, который вам необходимо поднимать

Обратите внимание, что грузоподъемность может зависеть от разных условий, таких как высота подъема и скорость перемещения. Учитывайте все эти факторы при выборе тали.

Высота подъема: Определите максимальную высоту подъема, которая требуется для вашей работы

Учтите, что некоторые модели талей имеют ограниченную высоту подъема. Если вам нужно поднимать грузы на большую высоту, выбирайте тали с соответствующими характеристиками.

Среда эксплуатации: При выборе электрической тали необходимо учесть условия ее эксплуатации. Если таль будет использоваться во взрывоопасной среде, выбирайте модели, соответствующие требованиям безопасности. Если работа будет проводиться на открытой площадке, обратите внимание на защиту от пыли и влаги.

Управление: Существуют разные способы управления электрическими талями: с пульта, кнопочного пульта или с помощью специальной панели. Выберите тот вариант, который наиболее удобен и безопасен для ваших работников.

Скорость подъема и перемещения: Разные задачи требуют разных скоростей подъема и перемещения грузов. Учтите этот фактор при выборе тали. Обратите внимание, что некоторые модели обладают регулируемой скоростью.

Технические характеристики: Обратите внимание на другие технические характеристики тали, такие как мощность двигателя, класс защиты, наличие аварийного тормоза и т.д. Они могут существенно влиять на производительность и безопасность работы.

Бренд и надежность: При выборе электрической тали уделите внимание бренду производителя. Известные и проверенные производители обеспечивают высокое качество и надежность своей продукции.

Обслуживание и гарантия: Проверьте наличие гарантии и доступность сервисного обслуживания для выбранной модели тали. Регулярное обслуживание оборудования помогает продлить его срок службы и обеспечить безопасность работ.

В заключение, выбор правильной электрической тали зависит от множества факторов, таких как грузоподъемность, высота подъема, условия эксплуатации и другие. Тщательно проанализируйте свои потребности и требования, чтобы выбрать таль, которая наилучшим образом соответствует вашим задачам.

Устройство и принцип работы

Основными элементами, которые составляют устройство тельфера, являются:

• барабан, на который накручивается канат;
• электрический двигатель;
• специальный тормоз;
• редуктор планетарного типа;
• канат;
• грузозахватывающая система.

Все элементы, кроме системы на котором фиксируется груз, расположены в корпусе. У ручных тельферов устройство отличается отсутствием электрического двигателя. Для перемещения груза вдоль горизонтальной плоскости монтируется специальная балка. Принцип работы заключается в изменении длины каната, на котором располагается грузозахватывающее устройство. Это происходит благодаря вращению якоря электрического двигателя, который соединён с редуктором, закрепленном на барабане. Управление вращением осуществляется с выносного пульта. Для обеспечения безопасного проведения работ предусмотрен грузоупорный тормоз.

Устройство и принцип работы

Питание электрических талей проходит от трехфазной сети с напряжением 380 В. Изготавливаются они согласно требованиям «Правил устройства и безопасной эксплуатации грузоподъёмных кранов» и имеют сравнительно простое устройство: электродвигатель, барабан для намотки цепи (каната), редуктор и крюк для закрепления груза. Особенностью конструкции есть объединение двигателя, редуктора и тормоза в едином блоке привода. При необходимости осмотра блок можно без проблем вынуть из корпуса для ремонта или профилактики.

При работе упакованную и зафиксированную кладь подцепляют на крюк, закрепляют карабином и, нажав кнопку подъема, поднимают груз. После того, как груз достиг необходимой высоты, нажимается кнопка «стоп». Переместив груз к необходимому месту, опускают его вниз или оставляют на необходимой высоте.

Электрические подъемники бывают по способу перемещения:

• стационарные, которые закреплены на балке и перемещают грузы только вверх-вниз. Чаще всего применяют в автомобильных мастерских.
• передвижные те, корпус которых фиксируется к передвижному механизму. Они не только перемещают грузы вверх/вниз, а и переносят их в доступные места. Устанавливают на складах, ангарах, судах, где грузы бывают достаточно большого веса.

Как выбрать электрический тельфер

Электрический тельфер конструкция сборная и его можно собрать из разных комплектующих, подбирая нужный тип каретки и модель электрической тали. Однако есть общая классификация тельферов и её можно использовать для выбора. Тельферы могут быть:

• Передвижные и стационарные;
• С холостой кареткой или с кареткой с электроприводом;
• Одной кареткой или двумя;
• Цепным или канатным;
• С одной цепью (канатом) или двумя;
• Односкоростным или с двумя скоростями подъёма;
• С дополнительным тормозом или без него.

Различают тельферы по типу управления:

• Проводное от кнопочного поста;
• Дистанционное с пульта.

Есть принципиальное различие по конструкции:

• Продольные: барабан расположен по движению тали;
• Поперечные: ось барабана перпендикулярно движению. Они более компактны и подойдут для низких потолков.

Выбирают тельфер:

• По грузоподъёмности тали;
• Высоте подъёма (длине каната);
• Скорости;
• Типу монтажа: с кареткой или подвесом;
• Варианту управления: пост или пульт.

Монтажные параметры для выбора: мощности двигателей (для электропитания) и ширина балки (для монтажа).

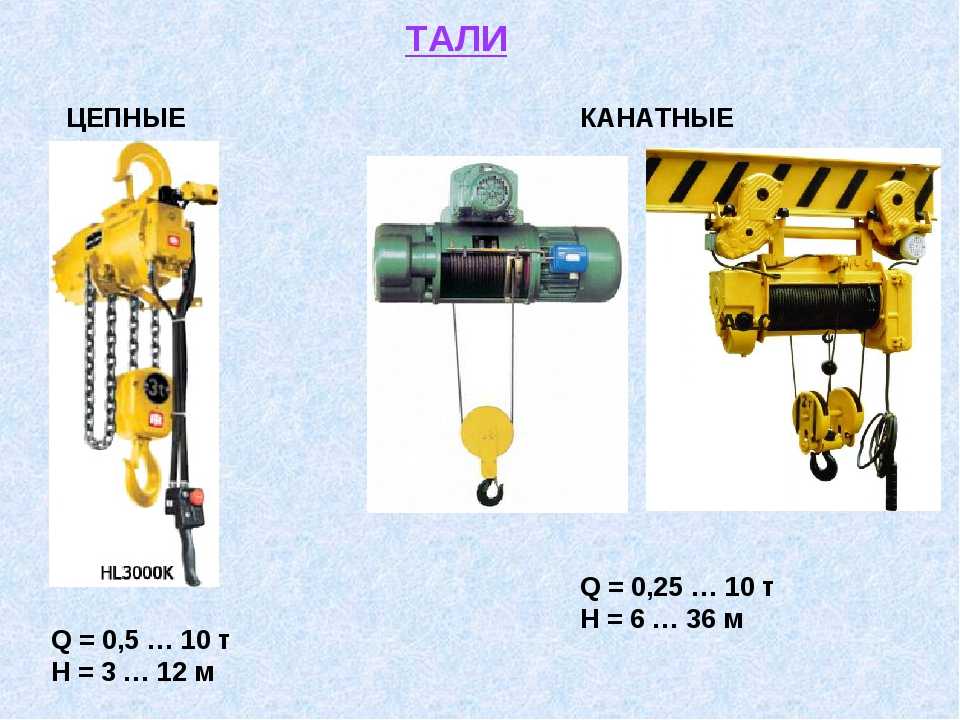

Разновидности талей

• Электрические стационарные. Осуществляют подъемные работы небольшой интенсивности. Из преимуществ можно выделить: доступную стоимость, эргономичность, возможность использования в бытовых условиях, малый вес. Имеется возможность дополнительного оснащения в виде передвижной тележки, которая устанавливается на балку.
• Электрические передвижные. Позволяет перемещать груз горизонтально посредством крепления каретки на балку. Преимущества этой разновидности: единый пульт управления, одна розетка, меньшее количество проводов.
• Электрические канатные. Техника промышленного назначения, относится к профессиональной грузоподъемной. Для работы необходимо электричество 380 Вольт. Применяется для оснащения различных типов кранов. Из преимуществ можно выделить долговечность, высокую производительность, надежность, возможность использования в любых условиях.
• Электрические канатные тали двухскоростные. Аналогичны обычным канатным, однако имеют несколько скоростей для подъема и спуска груза.

Тельферы могут использоваться в любых условиях. Есть тельферы которые могут использоваться в условиях повышенной влажности, некоторые могут обладать дополнительной взрывозащищенностью. Их конструкция довольно проста: механизм подъема и подвески.

Грузоподъемность тельферов может варьироваться в пределах от 250 килограмм до 9 тонн. Некоторые модели имеют пневматический привод. В этом случае воздух поступает из баллонов или с компрессора.

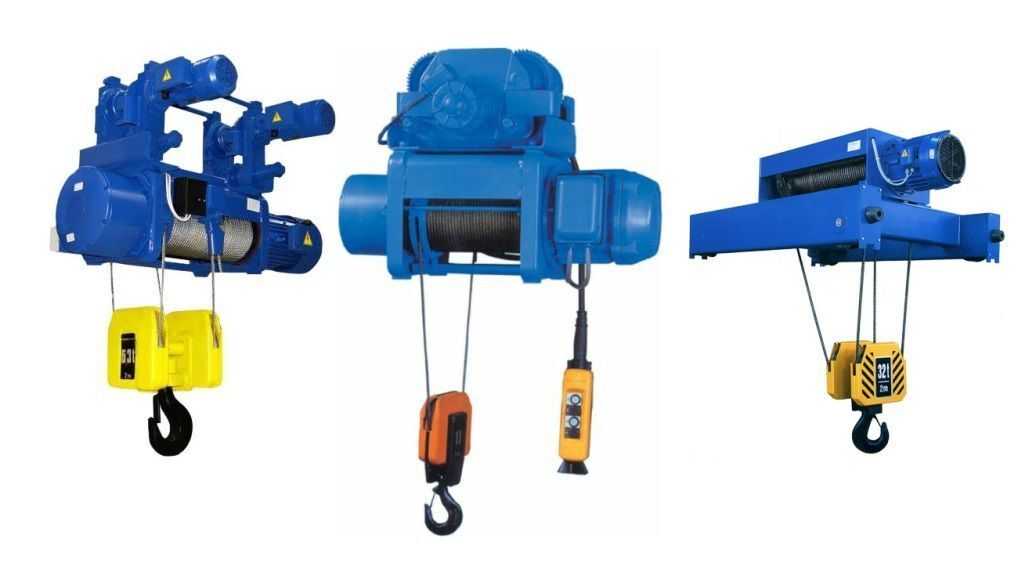

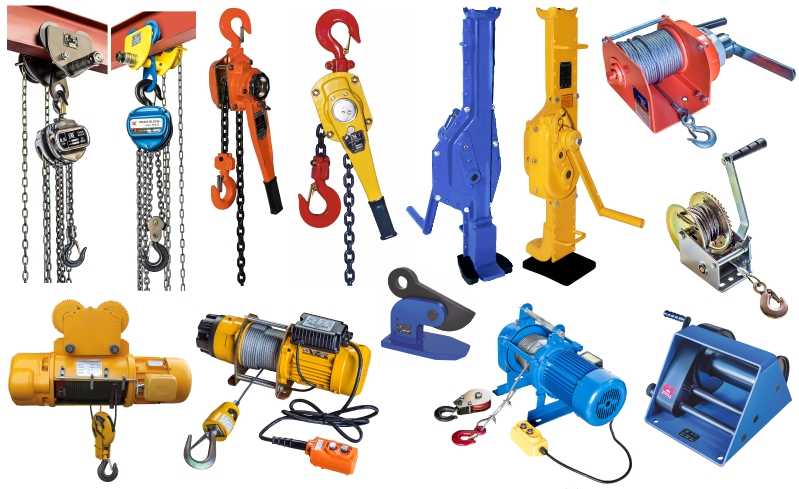

Виды тельферов

Тали предназначены для перестановки и перемещения тяжелых грузов в закрытых помещениях и открытых площадках (складских, ремонтных) в подвешенном состоянии, с использованием крюковой подвески. Они имеют в конструкции подвижные и стационарные блоки, трос (лопарь). Такие механизмы используют как самостоятельную единицу техники, которая не требует переоборудования помещения и создания специальных условий для работы.

От того, как устроен привод, тали делят на три основных вида:

1. электрические;
2. с пневматическим приводом;
3. червячные и шестеренные с ручным приводом.

Талей всевозможных разновидностей и модификаций на данный момент существует несколько десятков. И все они предназначены и могут работать в самых разных условиях: на площади с ограниченным пространством, повышенной влажностью, как при низких, так и высоких температурах.

Мощность ручных талей самая низкая, так как она напрямую зависит от физической силы человека.

Самые распространенные – электрические тали, которые можно увидеть не только на складах, а и на строительных, ремонтных, судовых площадках.

Как выбрать

При выборе электрических талей следует учитывать ряд факторов, таких как:

Стоимость. Цена электрических талей может варьироваться в
зависимости от марки, модели, грузоподъемности и других характеристик.
Прежде, чем купить по недорогой цене тали электрические, следует сравнить различные варианты и выбрать те, которые наиболее соответствуют вашим потребностям и бюджету.
Грузоподъемность
— это максимальный вес, который может быть поднят талью. Он должен быть
достаточно высоким, чтобы соответствовать вашим потребностям.
Высота
подъема — это максимальная высота, на которую может быть поднят груз с
помощью тали. Она должна быть достаточно высокой, чтобы удовлетворить
ваши потребности.
Габариты рабочей платформы — это размеры
рабочей платформы тали. Они должны быть достаточно большими, чтобы
удовлетворить размеры и форму ваших грузов.
Угол наклона — это
угол наклона рабочей платформы. Он должен быть достаточно высоким, чтобы
удовлетворить ваши потребности в наклоне при подъеме и перемещении
грузов.
Тип лебедки — это тип лебедки, который используется в
тали. Он должен быть надежным и подходить для ваших потребностей в
подъеме и перемещении грузов.
Техническая поддержка
производителя. Электрические тали являются технически сложными
устройствами, которые требуют регулярного обслуживания и ремонта.
Производитель, который предоставляет качественную техническую поддержку,
может быть более надежным в случае возникновения каких-либо неполадок
или вопросов с талью.
Требования безопасности. При работе с
талью могут возникнуть риски для здоровья и безопасности работников

Обратите внимание на то, чтобы таль была сертифицирована и
соответствовала требованиям безопасности. Убедитесь, что операторы талей
проходят необходимую обучающую программу и имеют необходимые навыки и
знания, чтобы работать с этим оборудованием.
