Когда нужен стабилизатор напряжения для бытовых приборов в доме?

Особенности выбора и установки стабилизатора напряжения в доме

При выборе стабилизатора напряжения необходимо учитывать несколько важных факторов:

1. Мощность

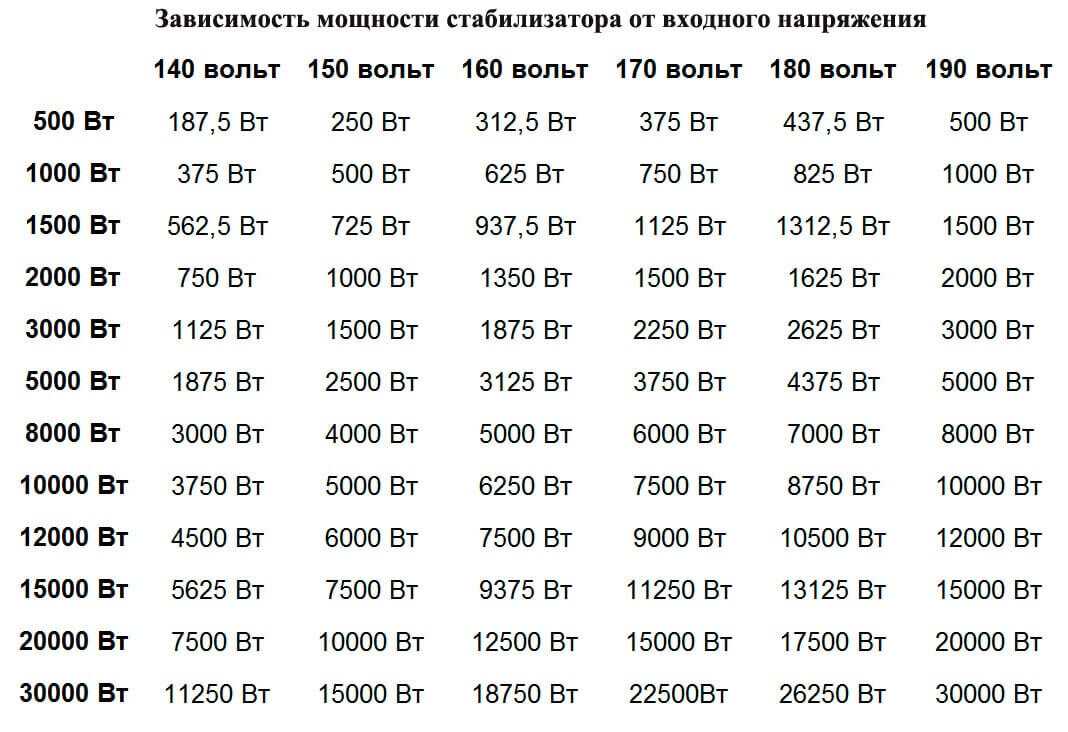

Необходимо определить общую мощность всех электроприборов в вашем доме, которые будут подключены к стабилизатору. Это позволит выбрать подходящую мощность стабилизатора

Важно учесть, что при использовании некоторых приборов мощность может временно увеличиваться

2. Входное напряжение

Убедитесь, что стабилизатор напряжения способен работать с входным напряжением, которое присутствует в вашей сети электропитания. В большинстве случаев это стандартное напряжение 220 В, однако в некоторых странах и регионах оно может отличаться.

3. Режим работы

Стабилизаторы напряжения могут иметь различные режимы работы, такие как автоматическое регулирование и постоянная стабилизация. Автоматический режим позволяет стабилизатору автоматически регулировать напряжение в диапазоне допустимых значений, а постоянная стабилизация поддерживает постоянное напряжение на выходе, независимо от скачков напряжения в сети.

4. Защитные функции

Желательно, чтобы стабилизатор имел встроенные защитные функции, такие как защита от короткого замыкания, перегрузки и перегрева. Это гарантирует безопасность работы стабилизатора и подключенных к нему устройств.

При установке стабилизатора напряжения следует учитывать следующие моменты:

1. Место установки

Стабилизатор должен быть установлен в хорошо проветриваемом месте, защищенном от влаги и пыли. Он должен быть легко доступен для обслуживания и проверки работы.

2. Правила подключения

Перед установкой стабилизатора необходимо соблюдать правила подключения, указанные в инструкции производителя

Важно правильно соединить фазный и нулевой провода, а также предусмотреть заземление для обеспечения безопасности

3. Проверка работоспособности

После установки стабилизатора напряжения необходимо провести проверку его работоспособности. Подключите несколько электроприборов и убедитесь, что стабилизатор успешно стабилизирует напряжение и не вызывает помех в работе приборов.

Установка и правильный выбор стабилизатора напряжения в доме являются важными моментами для обеспечения надежной работы электрооборудования и защиты от перепадов напряжения. Следуя указанным рекомендациям, вы сможете выбрать подходящий стабилизатор и установить его без проблем.

Рекомендации экспертов по использованию стабилизатора напряжения

1. Не оставляйте стабилизатор напряжения подключенным без надобности. Хотя стабилизаторы напряжения предназначены для постоянного использования, рекомендуется отключать их, когда они не нужны. Длительное непрерывное включение может сократить срок службы устройства и привести к избыточному потреблению электроэнергии.

2. Правильно выбирайте стабилизатор напряжения. При покупке стабилизатора напряжения необходимо учитывать его мощность и приемлемый диапазон входного напряжения. Неверный выбор может привести к неэффективной работе стабилизатора и повреждению подключенных устройств.

3. Располагайте стабилизатор напряжения в правильном месте. Стабилизатор напряжения следует устанавливать в хорошо проветриваемом месте, защищенном от влаги и струй воды. Необходимо также избегать попадания прямого солнечного света на устройство.

4. Подключайте только допустимую нагрузку. Стабилизаторы напряжения имеют ограничения по максимальной нагрузке. Перегрузка может вызвать не только повреждение устройства, но и привести к возгоранию или короткому замыканию. Убедитесь, что подключаемая нагрузка не превышает максимально допустимое значение.

5. Обращайтесь к профессионалам. При возникновении любых проблем, связанных со стабилизатором напряжения или его установкой, обращайтесь к специалистам. Они помогут вам с настройкой устройства, проведут диагностику и ремонт, если это необходимо.

При соблюдении данных рекомендаций, использование стабилизатора напряжения будет безопасным и эффективным. Данное устройство защитит вашу электронику и подключенные устройства от перепадов напряжения и обеспечит их стабильную работу.

Способы защиты от скачков напряжения

В зависимости от характеристик скачка напряжения и природы его возникновения используются различные устройства защиты. Рассмотрим основные из них:

Сетевой фильтр

Простое и доступное решение для защиты маломощного оборудования. Обычно представляет собой удлинитель или моноблок с вилкой, розеткой (или розетками) и выключателем с индикацией подачи питания. Следует отличать сетевые фильтры от обычных удлинителей, которые не имеют защиты, но очень похожи по виду. Защищает от скачков до 400 — 500 вольт, а ток нагрузки не может превышает 5 — 15 А.

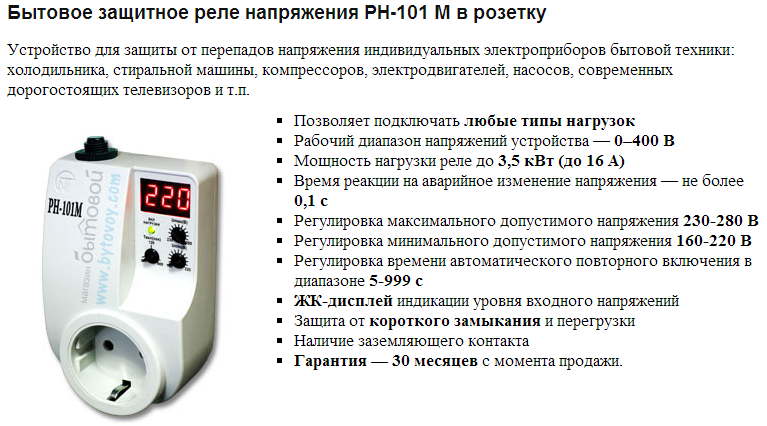

Реле защиты РКН и УЗМ

Устройство прерывает подачу электроэнергии, если напряжение выходит за пределы допустимых значений. После возвращения напряжения в установленные рамки подача восстанавливается (автоматически или в ручную в зависимости от модели). Устройство подключается после входного автомата.

Основные достоинства РКН и УЗМ:

• Скорость срабатывания в несколько миллисекунд;
• Выдерживает нагрузку от 25 до 60 А;
• Небольшие размеры и удобный монтаж;
• Достаточные диапазоны максимального и минимального напряжения;
• Отображение показателей электрического тока в реальном времени;

Прибор эффективен для защиты от разрыва нулевого провода и умеренных скачков напряжения. Однако реле не могут обеспечить стабильное напряжение и защитить от импульсного скачка, вызванного ударом молнии.

Расцепитель минимального-максимального напряжения (РММ)

Устройство защищает от высокого и низкого напряжения. Эффективен в случае разрыва нулевого провода и перекоса фаз в трехфазной сети, но не защищает от высоковольтных импульсов.

Прибор отличается небольшими размерами, простотой установки и доступной ценой.

Стабилизаторы

Приборы используются для «сглаживания» подачи электроэнергии в сетях, склонных к нестабильной работе. Эффективны в случае падения мощности, но могут не справиться с высоким напряжением.

К достоинствам прибора относятся: длительный срок эксплуатации; быстрое срабатывание; поддержание напряжения на стабильном уровне. Главным недостатком стабилизаторов является высокая цена.

Устройства защиты от импульсных перенапряжений (УЗИП)

Используются для защиты от быстрых мощных скачков напряжения, как правило вызываемых ударом молнии в линию электропередач. Выделяют два вида подобных устройств:

• Вентильные и искровые разрядники. Устанавливаются в сетях высокого напряжения. В случае импульсного перенапряжения в устройстве происходит пробой воздушного зазора, фаза замыкается на заземление, разряд уходит в землю;
• Ограничители перенапряжения (ОПН). В отличие от разрядников имеют небольшой размер и используются в частных домах. Внутри установлен варистор. При обычном напряжении ток через него не течет, но в случае скачка происходит возрастание тока, что позволяет снизить напряжение до нормальной величины.

Используется вместе с УЗО (устройство защитного отключения) или дифференциальным автоматом. ДПН определяет превышение установленной нормы напряжения, после чего УЗО размыкает цепь.

Виды стабилизаторов

Всего один стабилизатор может защитить электроприборы от перегрузки, скачков напряжения, коротких замыканий

Все устройства, стабилизирующие напряжение, можно разделить на несколько категорий:

• электромеханические;
• релейные;
• магнитоэлектрические;
• импульсные преобразователи.

Переключение трансформаторных обмоток в электромеханическом стабилизаторе производится с помощью мотора. Скользящая колодка корректирует подаваемое напряжение. Недостаток системы – крупные габариты. Также крупногабаритными являются релейные и магнитоэлектрические устройства. Это связано с наличием крупного трансформатора для выравнивания напряжения.

Выбор конкретной модели напрямую зависит от места установки и финансовых возможностей пользователя.

Пример подключения однофазного стабилизатора напряжения

Подключение стабилизатора 220 вольт в простейшем случае может быть выполнено по одной из приведенных схем, в зависимости от того, в какой последовательности уже соединены счетчик и входной автомат. В любом случае необходимо обеспечить заземление стабилизатора. Суть подключения стабилизатора состоит в том, что напряжение из сети подается на вход стабилизатора, а к его выходу подсоединяются потребители электроэнергии.

Варианты монтажа стабилизаторов напряжения

На схемах подключения приведен вариант клеммной колодки на задней стенке стабилизатора напряжения с пятью контактами. Бывает, что клемма заземления размещается отдельно: к ней и нужно подсоединить заземляющий проводник. Иногда клемма N(ноль) всего одна, тогда оба нулевых провода: и входной, и для потребителей подсоединяют к ней.

Перед непосредственным подключением стабилизатора необходимо обесточить электрическую сеть в помещении с помощью входного автомата. Затем следует убедиться, что оно действительно отсутствует с помощью индикатора или мультиметра. Включатель питания и переключатель байпас прибора должны находиться в выключенном состоянии.

После выполнения электромонтажа подают питание на стабилизатор, а затем включают и его. Внутренний таймер прибора задерживает его запуск, раздается щелчок, и подается питание. На дисплее высвечивается значение выходного напряжения 220В. У большинства современных приборов на дисплее может появиться следующая информация:

• символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
• символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
• символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.

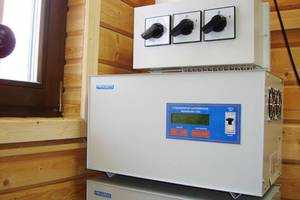

Установка стабилизатора напряжения в цокольном этаже

Рассмотрим практический пример подключения стабилизатора к однофазной сети 220 вольт на примере релейного прибора РЕСАНТА АСН-10000/1-Ц. Прибор установлен в цокольном этаже, где никому не мешает щелканье реле и шум расположенного рядом встроенного пылесоса. В стене находится монтажная коробка с клеммником и автоматом для подключения стабилизатора.

Полочка для установки стабилизатора напряжения

Агрегат размещен на полочке, которая устроена на забитых в стену отрезках арматуры. Зазор между стеной и полкой, а также свободное пространство под ней обеспечивают обдув воздухом корпуса прибора.

На входе в дом установлен автомат номиналом 40А, что соответствует максимальной мощности энергопотребления порядка 8 кВт. Стабилизатор РЕСАНТА АСН-10000/1-Ц несколько мощнее, однако для уменьшения нагрузки на прибор через него подключены не все потребители. В результате получилась следующая ниже схема электромонтажа.

Подключение релейного стабилизатора РЕСАНТА

В данном случае для защиты от утечек установлено УЗО (устройство защитного отключения) после счетчика. Ряд потребителей, например: освещение, обогреватель сауны, проточный водонагреватель и некоторые розетки имеют нестабилизированное питание.

Так как стабилизатор РЕСАНТА размещен в цокольном этаже и далеко от ввода в дом, перед ним установлен дополнительный автомат и колодка для электромонтажа. Это позволяет обслуживать и ремонтировать при необходимости прибор без отключения нестабилизированного питания в доме.

Монтаж выполнен кабелем, который состоит из пяти многожильных проводов. Это позволяет свободно передвигать прибор.

В соответствии со схемой в коробке установлена клеммная колодка на 4 контакта, пятый провод подключен к автомату. Надо пояснить, что в дополнение к указанному на схеме, к клеммнику подсоединен кабель питания розетки встроенного пылесоса (заходит в коробку снизу). Справа сверху подведены кабель, подающий питание на стабилизатор, а также кабель, подключенный к нагрузке. В данном случае:

• зеленый провод – заземление;
• синий – ноль;
• белый(коричневый) –фаза.

Подключение кабеля к колодке в распредкоробке

Виды и типы стабилизаторов

В зависимости от того, для чего нужен стабилизатор напряжения, выбирают сетевой или магистральный. Первые используются для защиты одного прибора и подключаются к розетке. Вторые защищают все приборы дома, в том числе освещение, и подключены к автоматическому выключателю, установленному на вводе.

Стабилизаторы предназначены для понижения или повышения напряжения, в зависимости от его изменения на входе до величины 220—230 В на выходе. При выходе сетевого напряжения за пределы 140—260 В питание подключенных приборов отключается. Любой бытовой стабилизатор работает автоматически без участия человека.

Выбор стабилизатора напряжения для дома следует начинать с определения оптимального типа. Производители предлагают несколько типов, различающихся по принципу действия. Каждый из них имеет свои особенности и условия применения.

Электромеханический тип

В принципе это автотрансформатор, в котором перемещение токосъёмной щётки производится сервоприводом или электродвигателем через редуктор. Управление приводом производится электронной схемой, отслеживающей изменение напряжения на входе.

К достоинствам относятся:

• достаточный в большинстве случаев диапазон регулирования (от 130 до 260 В);
• отсутствие искажений формы напряжения на выходе;
• способность выдерживать длительные перегрузки;
• на качество работы не влияют помехи и искажения.

Недостатками считаются замедленность реагирования и шум, издаваемый при работе. Поскольку в конструкции применены подвижные элементы, требуется регулярное техобслуживание, которое проводят в мастерской или вызывают техника на дом.

Релейные и гибридные

В основу также заложен автотрансформатор, но изменение напряжения происходит за счёт переключения секций обмотки, осуществляемых с помощью реле (от 4 до 8 шт.). Реле управляются электронной схемой слежения.

Несмотря на ступенчатость регулировки, изменение напряжения не превышает допустимой нормы для электронных приборов, но лампы накаливания будут заметно мигать. Поскольку щелчки при срабатывании реле раздражают, лучше устанавливать такое устройство подальше от зон отдыха.

К достоинствам относится: высокое быстродействие, расширенная до 105 В зона реагирования, отсутствие техобслуживания и длительный, до 10 лет, срок службы. Стоят дороже электромеханических, но сохраняют работоспособность до -30⁰ C, что позволяет устанавливать их на улице. Без ущерба выдерживают перегрузку в 110% от номинала длительное время и кратковременную, до 4 секунд, 2-кратную.

Объединение электромеханического и релейного стабилизаторов позволило устранить присущие им недостатки и улучшить характеристики. В диапазоне от 105 до 280 В работает электромеханика, обеспечивая плавное и точное регулирование напряжения. При понижении до 140 В защита не будет срабатывать, а подключится релейный блок, способный обеспечить 220 В на выходе при напряжении сети до 105 В. Недостатком считается невозможность эксплуатации при температуре ниже +0⁰ C и напольная установка.

Электронные устройства

В этих стабилизаторах вместо реле используются тиристоры или симисторы, что позволяет сохранять на выходе нормальное напряжение при падении на входе до 60 В. Отсутствие подвижных элементов обеспечивает бесшумность работы и долгий срок службы, поэтому их используют даже в городских квартирах. Благодаря использованию большого количества элементов регулирования шаг регулирования меньше, чем у релейных аналогов. Основным недостатком является высокая стоимость.

К достоинствам относятся:

• большой, начиная с 60 В, рабочий диапазон;
• абсолютная бесшумность;
• плавная регулировка;
• высокая точность поддержания выходных параметров;
• удобное настенное крепление;
• расширенная гарантия до 3 лет.

Классификация стабилизаторов

Эти, наиболее эффективные на сегодняшний день, устройства компенсации перепадов напряжения обычно делят на 5 типов:

• релейные;
• электронные;
• электромеханические;
• феррорезонансные;
• инверторные.

У каждого вида стабилизаторов есть свои достоинства и недостатки, которые следует учитывать, решая вопрос о том, как выбрать стабилизатор напряжения 220 В для дома.

Релейные стабилизаторы напряжения

Релейные стабилизаторы напряжения работают по вышеописанному принципу релейной защиты, но многоступенчатость устройства позволяет не разрывать электрическую цепь.

Данный тип стабилизаторного устройства считается наиболее популярном для частных жилых построек, что, очевидно, связано с его относительно низкой стоимостью, а также компактностью конструкции.

Основными недостатками релейных стабилизаторов являются:

• ступенчатое изменение напряжения;
• искажение синусоиды напряжения;
• ограничение выходной мощности;
• невысокое качество и точность регулировки напряжения;
• шум при переключении внутреннего реле.

Важно! Перегрузка данного вида стабилизаторов является наиболее часто встречающейся причиной выхода их из строя. Релейный стабилизатор

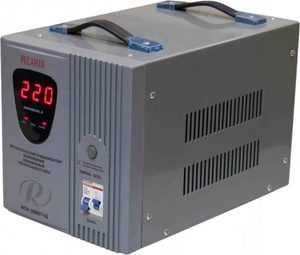

Релейный стабилизатор

Электронные стабилизаторы напряжения

Электронные стабилизаторы напряжения 220 В для дома также являются ступенчатыми, но регулировка напряжения, в данном случае, осуществляется более плавно.

Вдобавок, в отличие от своих собратьев, функционирующих по принципу релейной защиты, работают они практически бесшумно, что допускает возможность их монтажа в помещениях с постоянным пребыванием людей. Кроме того, электронные стабилизаторы имеют высокий КПД и оперативно срабатывают в случае скачков напряжения.

Данный тип стабилизаторов менее подвержен перегрузкам. Они спокойно справляются с пусковыми токами на насосных двигателях и прочих подобных устройствах. Еще одним достоинством электронных стабилизаторов является устойчивость к пониженным температурам, следовательно, они допускаются к монтажу в неотапливаемых помещениях.

Стоимость данных устройств, соответственно, выше, нежели у релейных.

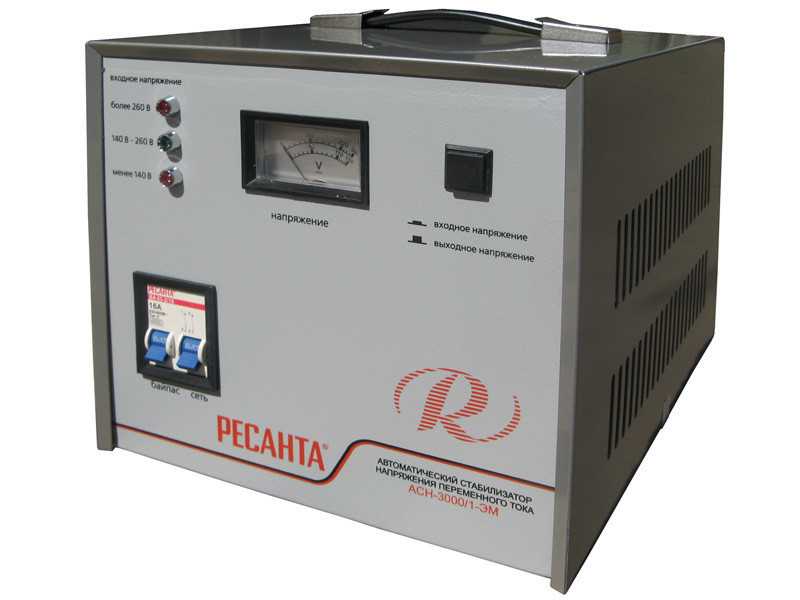

Электромеханические стабилизаторы напряжения

Электромеханические стабилизаторы также называют сервоприводными или сервомоторными. Они являют собою некую золотую середину между релейными и электронными стабилизаторами. Сервопривод, лежащий в основе таких трансформаторов, является бесступенчатым регулятором, работающим по принципу реостата.

Электромеханический стабилизатор

Благодаря своей конструкции, электромеханические стабилизаторы обладают следующими достоинствами:

• плавная регулировка;
• высокая точность;
• отсутствие искажений синусоиды напряжения;
• устойчивость к кратковременным перегрузкам;
• относительно низкая стоимость;
• компактные размеры.

Однако эти модели стабилизаторов отличаются низкой скоростью срабатывания, шумной работой и «теплолюбивостью».

Феррорезонансные стабилизаторы напряжения

Данный тип трансформаторов был популярен у населения лет 30 назад, когда через него к сети электропитания подключались ламповые телевизоры. В наши дни они уступил место более современным моделям, к которым, помимо перечисленных, относятся инверторные стабилизаторы напряжения.

Инверторные стабилизаторы напряжения

Принцип работы инверторного стабилизатора заключается в преобразовании переменного тока, поступающего из питающей сети, на входе и обратном его преобразовании на выходе из стабилизатора.

Инверторные стабилизаторы

Это самый дорогостоящий вид стабилизаторов, обладающий, в то же время, рядом существенных достоинств:

• широкий рабочий диапазон;
• высокая точность;
• компактность;
• быстродействие;
• морозоустойчивость;
• продолжительный срок службы;
• бесшумность.

Основные неисправности стабилизаторов

Причины неисправностей стабилизаторов напряжения условно можно разделить на две

• заводские дефекты и недостатки конструкции;
• неправильная установка и эксплуатация стабилизатора.

Неисправностей, связанных с встроенными недочётами конструкции, несколько больше, чем с неправильной установкой. Но именно монтаж с нарушением требований чаще всего выводит стабилизатор из строя.

Любой из таких приборов пропускает через себя существенные токи в десятки ампер. Поэтому все они подвержены чрезмерному выделению тепловой энергии и нуждаются в хорошем и непрерывном охлаждении. О том, как установить стабилизатор правильно, тем самым продлив ему жизнь, можно почитать в его описании.

Ещё один вредоносный фактор – это наличие в устройстве стабилизатора (не каждого) большого количества подвижных элементов. К ним относятся электромеханические реле и сервоприводы. Механика не обладает повышенной надёжностью, поэтому очень часто именно она выводит прибор из строя.

Почему возникают ошибки стабилизаторов напряжения: особенности работы устройств

Принцип работы систем управления стабилизаторов заключается в настройке выходных параметров в течение 5 секунд. Когда в течение заданного периода выполнение указанной задачи невозможно, возникает ошибка. Кроме того, процессором производится анализ причин возникновения экстренной ситуации с индикацией, в которой отражаются все данные, собранные платой управления. При нормализации входных данных или устранении причин неисправности повторный запуск стабилизатора возможен сразу же в ручном или автоматическом режиме (в зависимости от настроек).

Коды ошибок стабилизаторов напряжения

Помимо описанных выше неисправностей, существуют и другие, определить которые помогает само устройство. В случае возникновения какой-либо неполадки на дисплее стабилизатора отображается специальный сигнал, содержащий код произошедшей ошибки. По этому коду можно определить не только характер неисправности, но способ ее устранения.

Рассмотрим виды ошибок стабилизаторов напряжения на примере электронного устройства марки RUCELF второго поколения. Оно применяется для питания бытовой аппаратуры, систем освещения, насосных, вентилирующих, кондиционирующих и навигационных систем, электросварочного и медицинского оборудования, оргтехники.

Код ошибки	Описание неисправности	Способ устранения
01	Некорректное начало работы.	Если при включении питания не представляется возможным выставить выходное напряжение 220 вольт, происходит ошибка. Чтобы восстановить корректное функционирование устройства, необходимо его выключить из сети и спустя непродолжительное время снова включить. Если проблема повторяется, следует показать прибор специалистам.
02	Пониженное выходное напряжение.	Как правило, восстановление нормальной работы происходит в течение пяти секунд после установки выходного напряжения выше 190 вольт.
03	Повышенное выходное напряжение.	Ситуация аналогична предыдущей. Следует установить выходное напряжение ниже 240 вольт — и устройство должно восстановить нормальную работу в кратчайшие сроки.
04	Неполадки с температурным датчиком и/или повышение температуры до 100 градусов и выше.	Для отключения сработавшей защиты необходимо снизить температуру до 55 градусов.
05	Перегрузка стабилизатора напряжения по току.	В этой ситуации следует снизить нагрузку. Для этого нужно установить уровень выходного тока ниже 100 % его номинального значения. Сброс защиты произойдет в течение пяти секунд.
06	Критическое превышение напряжения на входе (выше 300 вольт).	Если напряжение, превышающее 300 вольт, держится в течение десяти секунд, срабатывает защита и устройство автоматически отключается. Для возобновления нормальной работы следует повторно включить прибор.
07	Неисправность температурного датчика.	Ошибка блокирует работу стабилизатора. Для восстановления функциональности следует сдать устройство в сервисный центр. Скорее всего, потребуется замена температурного датчика.
08	Неисправность двигателя.	Если напряжение на входе в течение десяти секунд находится в пределах между 140 и 260 вольтами, устройство не может установить адекватное (220 вольт) напряжение на выходе. В такой ситуации работа стабилизатора блокируется и потребуется ремонт или замена его двигателя.
09	Критическая ошибка.	Работа устройства блокируется, если в течение шестидесяти минут защита по току срабатывала три раза. Чтобы возобновить нормальное функционирование прибора, следует активировать автоматический глушитель входного напряжения.

Вопрос-ответ:

Что такое стабилизатор напряжения и зачем он нужен для телевизора?

Стабилизатор напряжения – это электронное устройство, предназначенное для поддержания постоянного напряжения на выходе, независимо от изменений входного напряжения. Он необходим для защиты телевизора от скачков и падений напряжения в сети, которые могут повредить его электронные компоненты и привести к поломке.

Какие типы стабилизаторов напряжения существуют для телевизора?

Для телевизора используются два основных типа стабилизаторов напряжения: сервомоторные и электронные. Сервомоторные стабилизаторы работают на основе использования сервомеханизма для поддержания постоянного напряжения. Электронные стабилизаторы используют полупроводниковые элементы, такие как тиристоры, для стабилизации напряжения. Оба типа стабилизаторов обеспечивают защиту телевизора от скачков и падений напряжения, выбор зависит от требуемой мощности и цены.

Как выбрать подходящий стабилизатор напряжения для телевизора?

При выборе стабилизатора напряжения для телевизора следует учитывать несколько факторов. Во-первых, необходимо определить мощность телевизора, чтобы выбрать стабилизатор с соответствующей ему мощностью

Во-вторых, обратите внимание на допустимое входное напряжение стабилизатора и удостоверьтесь, что оно соответствует значению напряжения в вашей сети. Также стоит обратить внимание на дополнительные функции, такие как защита от короткого замыкания и автоматическое отключение в случае перегрузки.

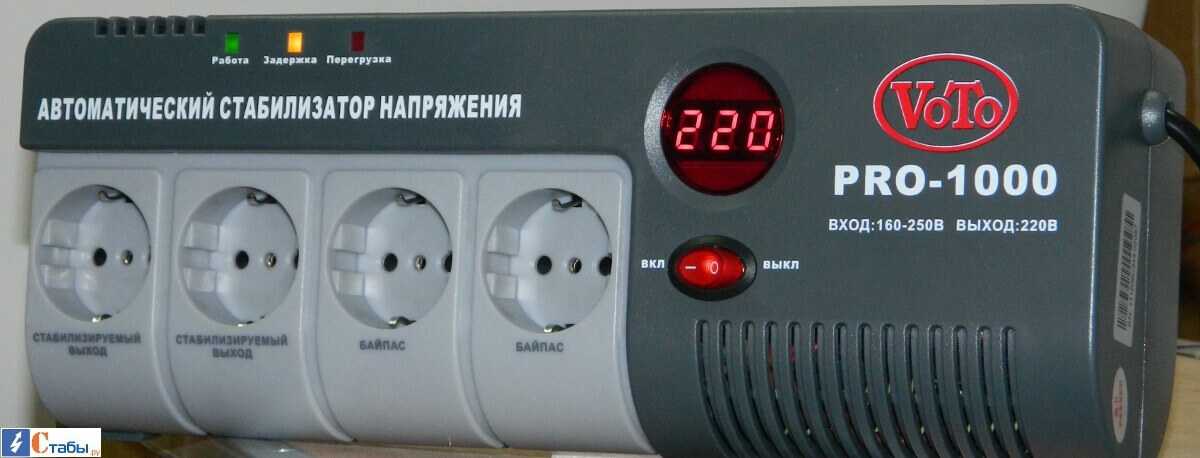

Как подключить стабилизатор напряжения к телевизору?

Подключение стабилизатора напряжения к телевизору обычно не представляет сложностей. Вам потребуется специальный кабель, который идет в комплекте с стабилизатором. Вставьте один конец кабеля в розетку, а другой – в стабилизатор. Затем вставьте штекер стабилизатора в розетку, а штекер TV – в розетку питания вашего телевизора. Убедитесь, что все соединения надежно зафиксированы. Если у вас возникают сомнения или проблемы, рекомендуется обратиться за помощью к профессионалам.

Как работает стабилизатор напряжения для телевизора?

Стабилизатор напряжения для телевизора предназначен для защиты от скачков напряжения в электросети. Он контролирует напряжение, поступающее на телевизор, и автоматически регулирует его до оптимального уровня. Это позволяет предотвратить возможные повреждения телевизора, которые могут возникнуть из-за нестабильности напряжения.

Зачем нужен стабилизатор напряжения для телевизора?

Стабильное напряжение в электросети — основное условие нормальной работы электроники, включая телевизоры. Нестабильное напряжение может вызывать сбои в работе телевизора, повреждение электронных компонентов и сокращение срока его службы. Стабилизатор напряжения для телевизора защищает его от скачков напряжения и обеспечивает стабильную работу.

Как выбрать стабилизатор напряжения для телевизора?

При выборе стабилизатора напряжения для телевизора важно учесть его мощность, которая должна соответствовать мощности телевизора

Также нужно обратить внимание на тип стабилизатора — есть авторегуляторные и тиристорные стабилизаторы. Последние считаются более надежными и имеют более широкий диапазон регулирования напряжения

Кроме того, стоит обратить внимание на наличие дополнительных функций, таких как защита от перегрузки или короткого замыкания.

Подключение стабилизаторов

Наименьшие сложности вызывает подключение стабилизатора индивидуального – того, что обеспечивает работу одного или двух (максимум трех) устройств. Обычно это прибор, вход которого оснащен электрическим шнуром со штепсельной вилкой. А на выходе есть одна или несколько розеток, в которые втыкают «вилки» каждого электроприбора.

О подключении стабилизаторов общих, обеспечивающих питание группы потребителей, расход электроэнергии которых учитывается одним электросчетчиком, стоит рассказать особо.

Подключение однофазных стабилизаторов

О том, как подключить стабилизатор напряжения однофазный, в Сети есть множество советов. Но в большинстве из них не указывается основного принципа. А он заключается в том, что это устройство должно быть включено последовательно всем потребителям, питающимся от него. Согласно ему построена схема подключения стабилизатора напряжения, представленная на рисунке ниже.

Обратите внимание, что этот прибор включается после электросчетчика. А все потому, что он не только стабилизирует, но и потребляет электрическую энергию. В автотрансформаторах это заметно по нагреву обмоток, в которых происходит частичное рассеивание электрической мощности

В автотрансформаторах это заметно по нагреву обмоток, в которых происходит частичное рассеивание электрической мощности.

Общие стабилизаторы напряжения не имеют шнура со штепсельной вилкой для включения в сеть. И розеток на корпусе для подключения потребителей. Их заменяет клеммная колодка, в которой провода зажимаются болтами с метрической резьбой или иными приспособлениями. Вы можете встретиться с тремя видами наборов контактов на ней.

1. Трехконтактная клеммная колодка. Техническая нейтраль или ноль является общей для входа и выхода. Она обозначена литерой N. Входная фаза подключается к клемме, обозначенной L1, а выходная – к L2.
2. Клеммная колодка с четырьмя контактами. Подключение фазы производится так же, как и в первом случае, а вот провода технической нейтрали разделены, их клеммы обозначены как N1 и N2.
3. Пятиконтактная колодка. Между парами L – N на входе и выходе находится зажим, имеющий обозначение в виде мнемосимвола «заземление» – он похож на стрелку, направленную вниз. Такой набор контактов может встретиться на приборах, выпускаемых в последнее десятилетие, когда нормой стала трехпроводная однофазная схема – с дополнительным защитным проводником.

Подключать техническую нейтраль линии можно только к клемме N. По той причине, что у однофазного потребителя, находящегося под нагрузкой, по нейтральному (нулевому) проводу течет ток. Если вы его соедините с клеммой заземления, то все корпуса приборов окажутся под напряжением. Это чревато поражением электротоком.

Подключение трехфазных стабилизаторов

Эти приборы отличаются от однофазных лишь количеством линий стабилизации. Фактически вы можете использовать три однофазных прибора (одного типа и мощности), соединив их параллельно друг другу (по фазам) и последовательно для потребителя, к ним подключаемого. Нейтральные клеммы на входе соединяются друг с другом. То же самое делается на выходе. В результате получается, что и в сторону сети, и в сторону потребителя приборы подключены по схеме «звезда».

Если у вас трехфазные вводы, а после электросчетчика схема делится на три независимых линии, то можно не заботиться о том, чтобы контролировать момент пропадания одной из фаз. А вот в случае питания трехфазных приборов, например, асинхронных электродвигателей, перед группой стабилизаторов необходимо установить трехфазное же УЗО, одним из режимов которого является отключение питания в случае возникновения асимметрии токов.

Ремонт релейных приборов

Ремонт Ресанта аппаратов часто связан с заменой реле. В устройствах от этого производителя их обычно 4 или 5. Восстановление аппаратов такого типа усугубляется тем, что в маломощных стабилизаторах корпус реле изготовлен из непрозрачного пластика. Поэтому нельзя визуально определить, в каком состоянии находятся его контакты. Также маломощные реле неразборные, с них нельзя просто так снять крышку.

Дополнительная информация. То, что реле щёлкает как положено, ещё не означает, что оно исправно. Механическая часть этого компонента может быть в порядки, но он всё равно не будет выполнять свою функцию из-за нагара на контактах.

Второй неблагоприятный фактор заключается в том, что большую часть времени входное напряжение стабилизатора находится в узком диапазоне. Поэтому в основном срабатывают одни и те же реле. Чаще всего они располагаются рядом и подвержены наиболее частым отказам.

Неисправное реле может выдать себя оплавлением корпуса, характерным запахом гари или изменением цвета. Технически его можно попытаться разобрать, почистить контакты и отремонтировать. Но нет гарантий, что после ремонта оно долго прослужит. Поэтому при таких неисправностях реле лучше всего заменить аналогичным или более мощным.
