Применение анкерных устройств при работах на высоте

Разновидности анкеров забивного типа

Очень часто опытные мастера называют забиваемые анкеры одним словом – цангой. Видов их немного, в основном изделия можно разделить по материалу, из которого они изготовлены (стальные и латунные), и по имеющимся насечкам (в наличии или отсутствуют). Стальное изделие, по мнению мастеров, относится к самым практичным и удобным в работе, к тому же его обязательно оцинковывают для защиты от коррозии. Если применяется латунь для изготовления анкеров, то для поверхности изделия не потребуется дополнительного защитного покрытия.

Забиваемые латунные анкеры, как и стальные, прекрасно подходят для оснований, сделанных из природного камня, бетона, кирпича. Применяются такие изделия и для крепления подвесных конструкций, но, делая данное крепление, надо учитывать то, что вертикальную нагрузку оно может выдержать незначительную. При покупке стальных или латунных забивных анкеров надо сразу узнавать у продавца, для какого веса рассчитаны данные изделия.

На упаковке всегда указывается размер забивного анкера и рассчитанная максимальная нагрузка. Нагрузка для забивных стальных анкеров не должна быть выше 25 процентов от указанного значения, иначе прикрепленная конструкция может в дальнейшем вырваться из основания. При расчете нагрузки специалисты учитывают стандартную прочность бетона, то есть от 200 до 250 кгс/см2, если этот показатель нестандартный, то величину допустимой нагрузки нужно считать отдельно.

Особенности конструкции

В самом общем виде, под анкером необходимо понимать специальный крепежный элемент, установленный в несущее, неподвижное основание и предназначенное для удержания некоторой конструкции или детали.

Такое соединение относится к разборному типу. Иными словами: при необходимости закрепленную посредством анкера конструкцию можно демонтировать, а после установить снова, не меняя сам крепеж.

Если проследить этимологию названия, то слово анкер имеет немецкие корни и переводится как «якорь», что в полной мере описывает принцип его действия.

Конструктивно анкерные болты выглядят как специального рода шпилька, которая закладывается в глухое или сквозное отверстие, а при некоторых условиях, она в нем зажимается, причем, для механических анкеров справедливо одно свойство – чем сильнее нагрузка на шпильку, тем прочнее она будет удерживаться в отверстии. В некоторых вариантах может использоваться болт и особой формы гайка, но принцип остается неизменным.

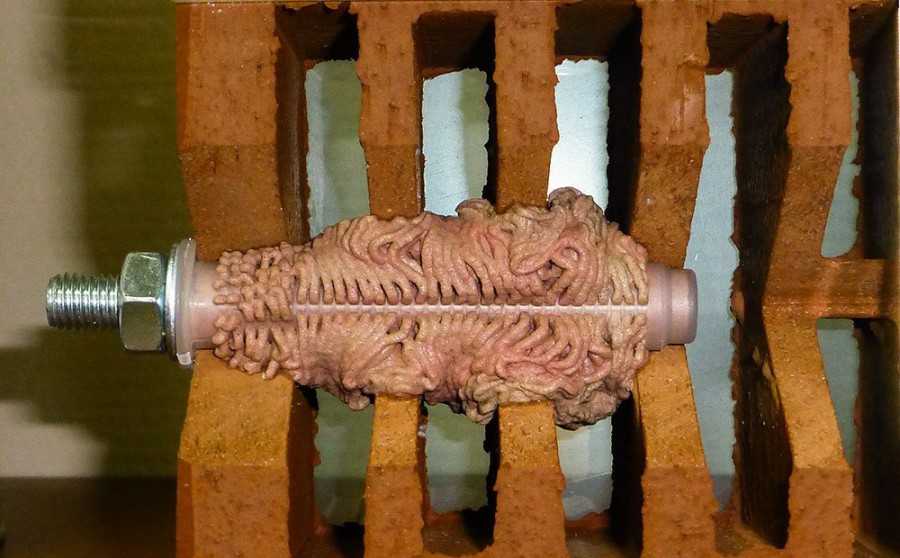

Химические

В отверстие закладывается специальная капсула с клеевым раствором. В процессе установки капсула разрушается и после затвердевания, надежно фиксирует шпильку в отверстии.

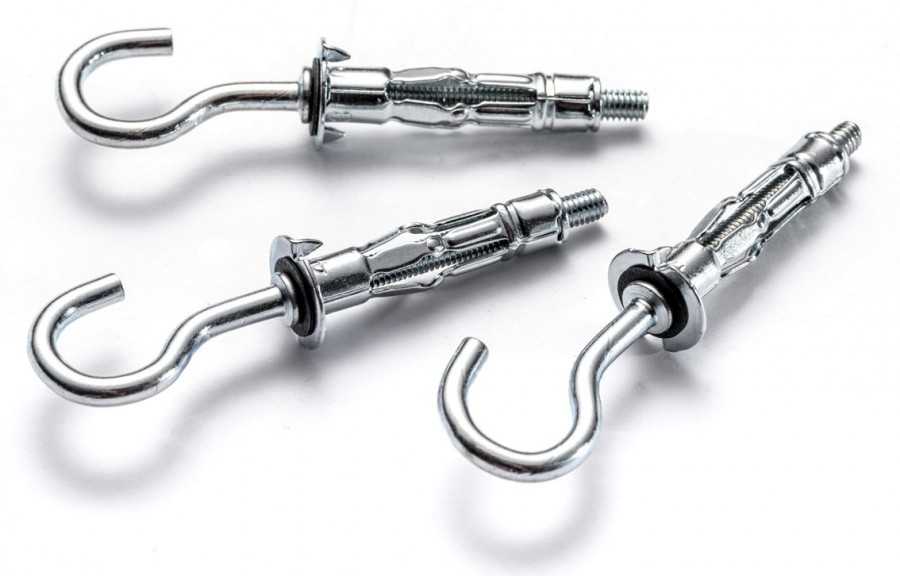

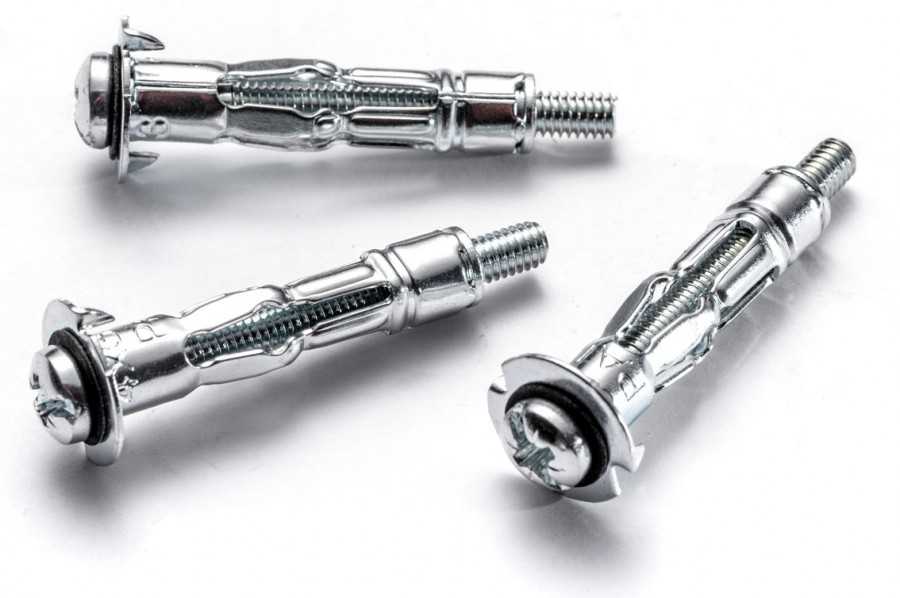

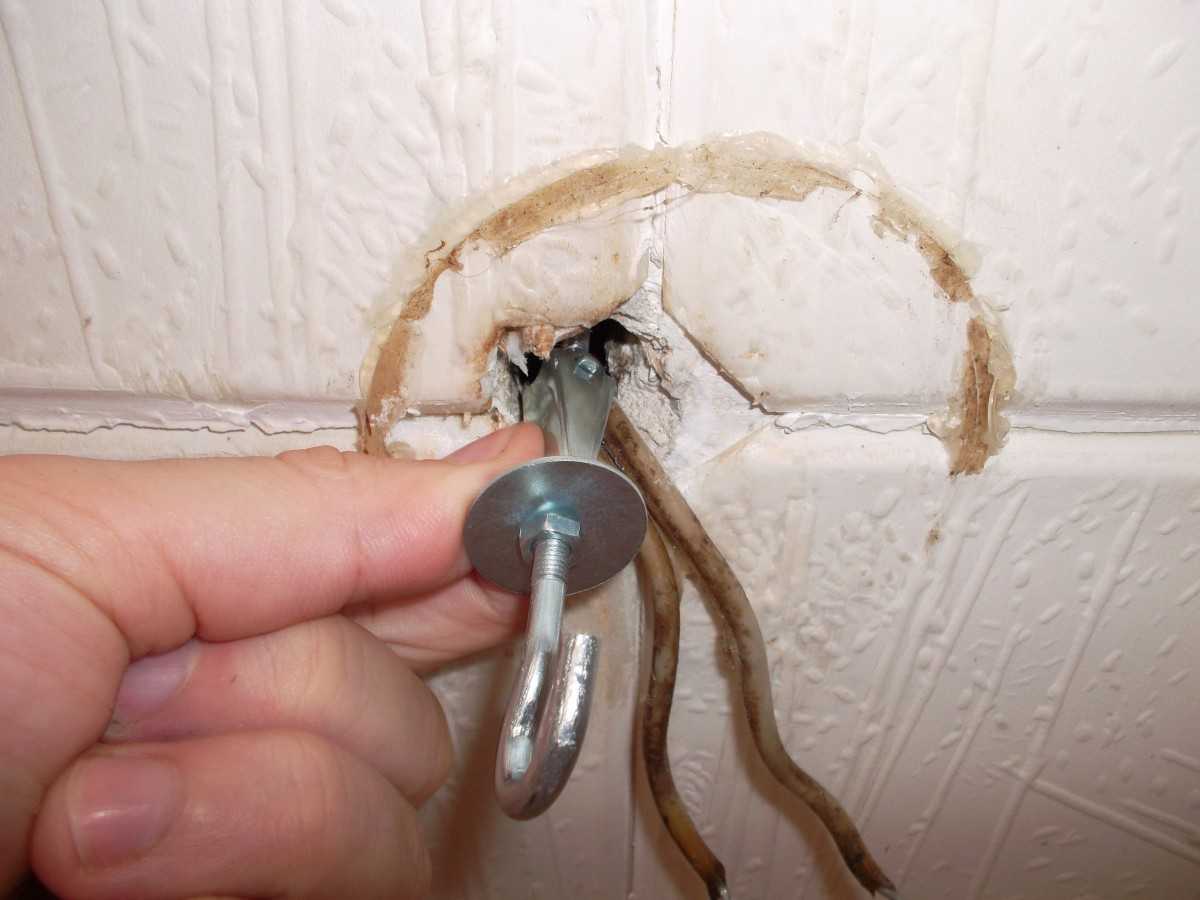

Главное достоинство — возможность установки в пустотелых основаниях.

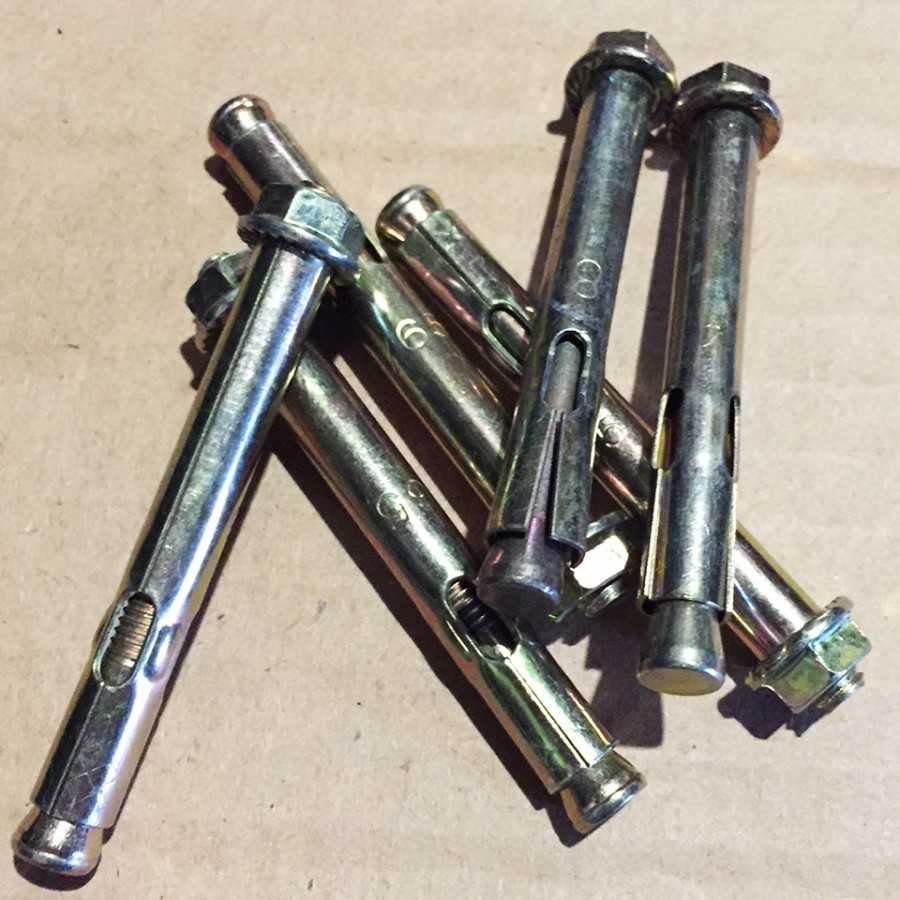

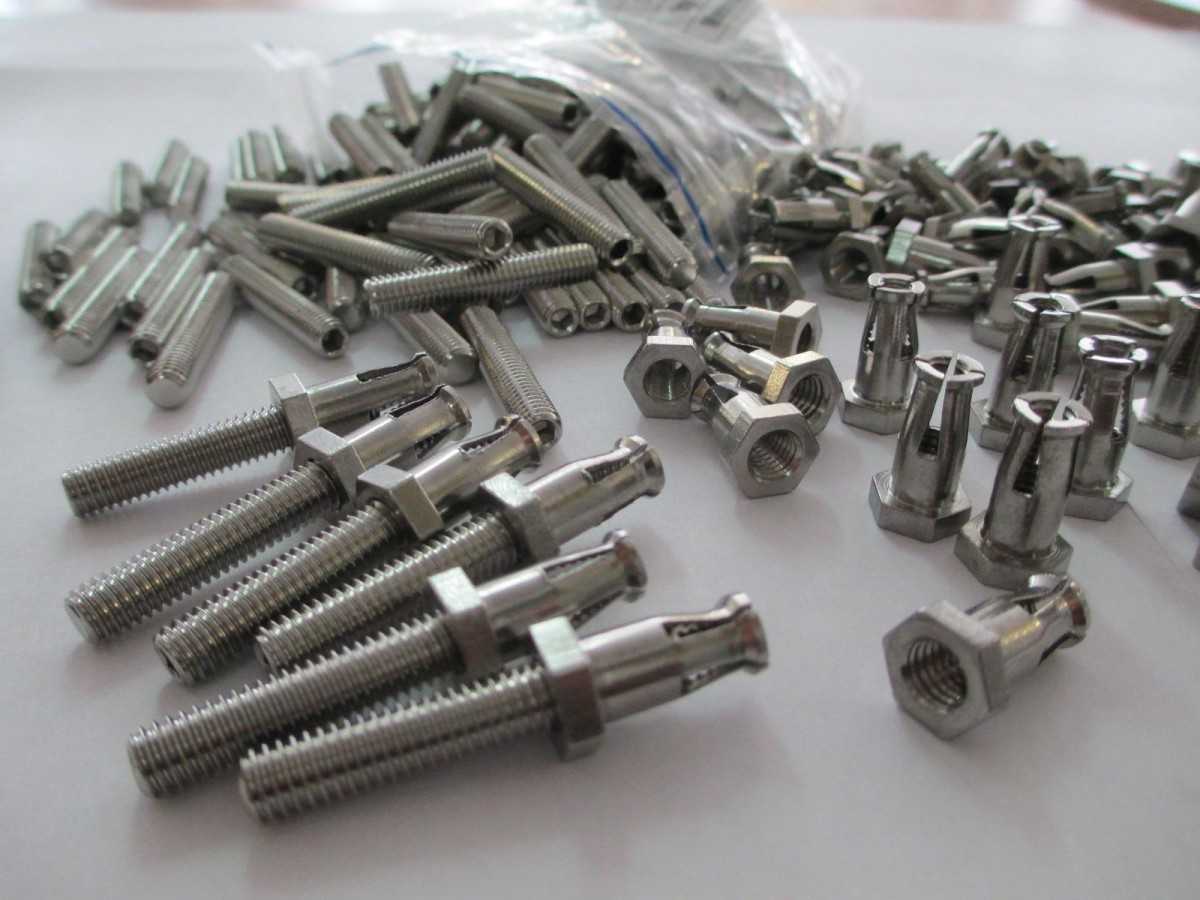

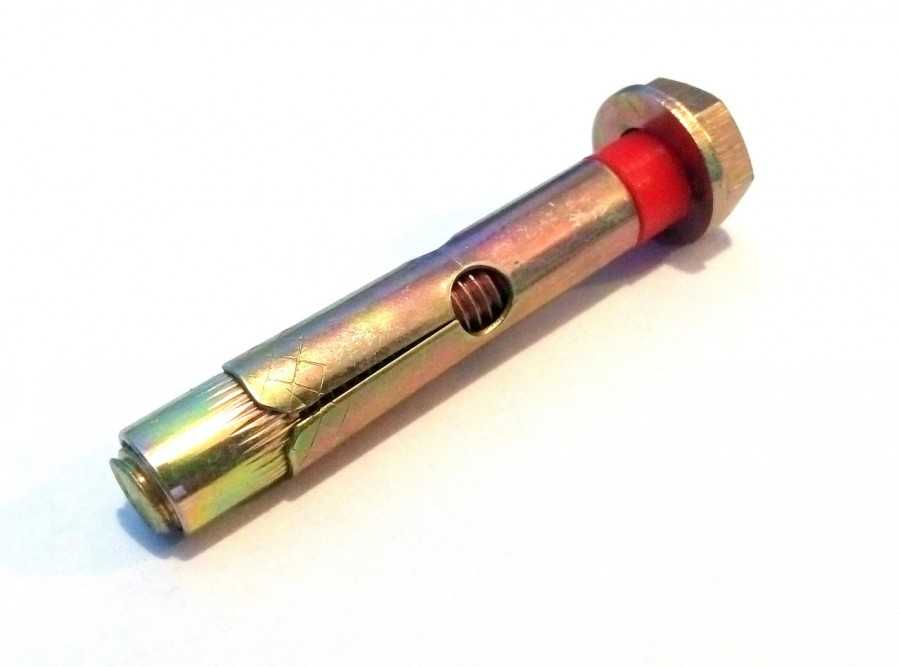

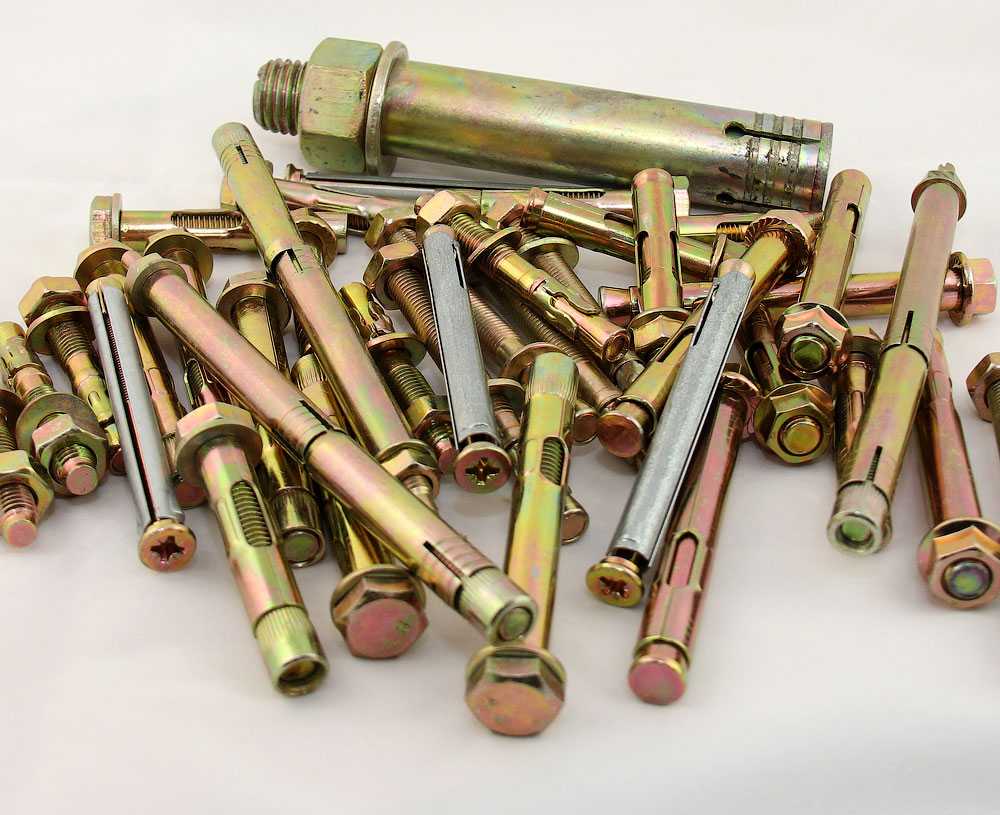

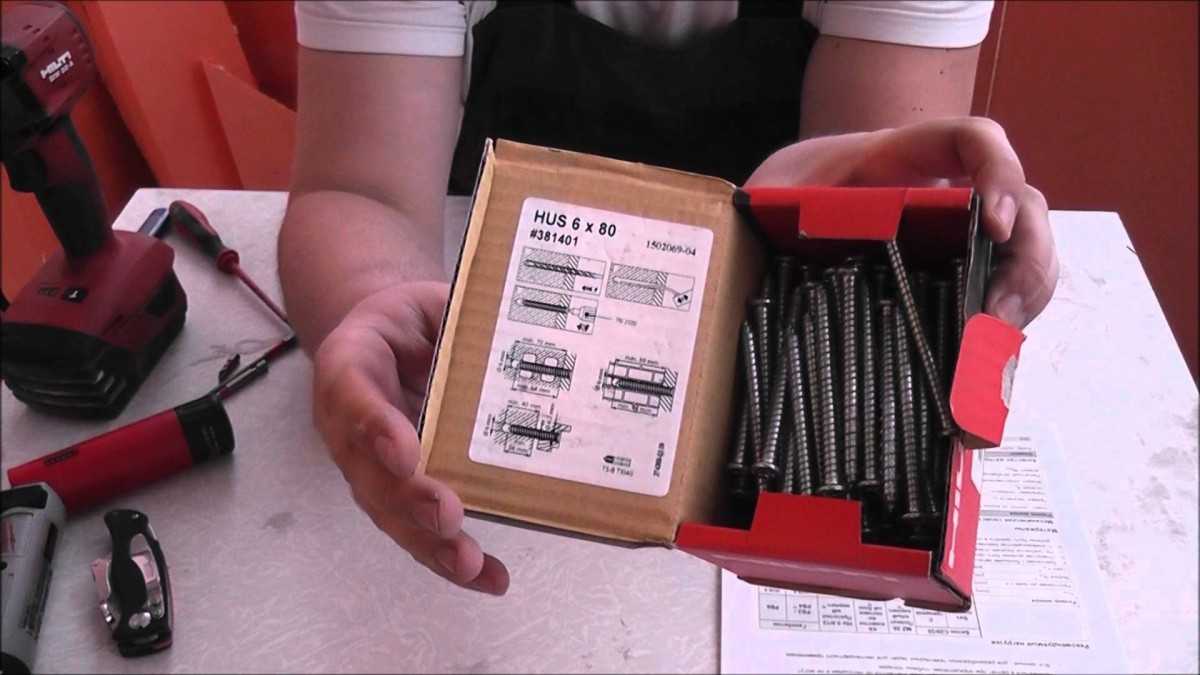

Механические анкера

Это наиболее распространенный и применяемый на практике тип. В данном случае, принцип действия анкерных болтов основан на эффекте расклинивания или цангового разжима в стальной гильзе.

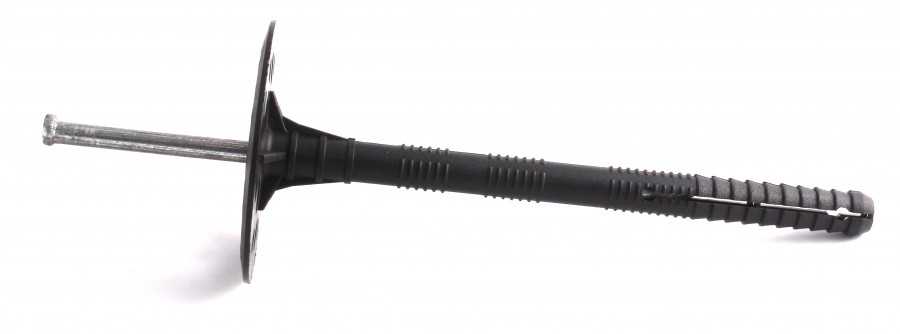

В зависимости от веса и степени прикладываемого усилия к устанавливаемой конструкции, подбирают необходимые размеры анкерных болтов. Для механического крепежа учитывается технология монтажа, особенности основания и другие внешние факторы. В данном контексте, различают следующие типы, различаемые по способу реализации заложенного в идею крепежа принципа.

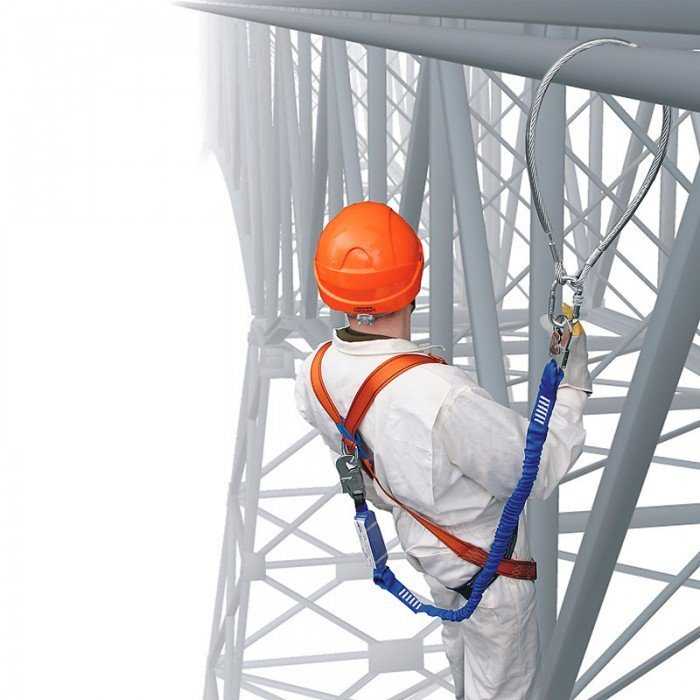

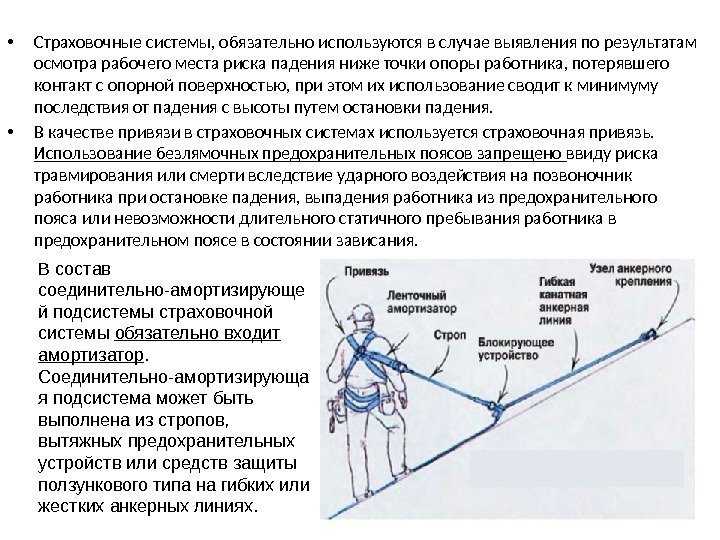

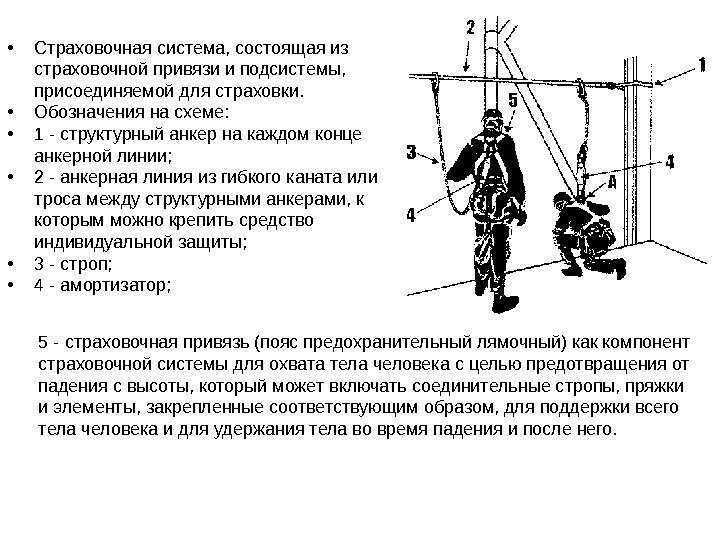

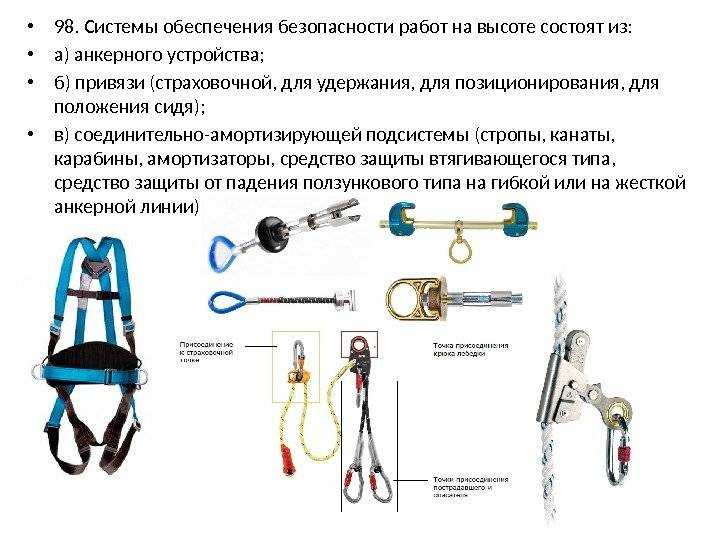

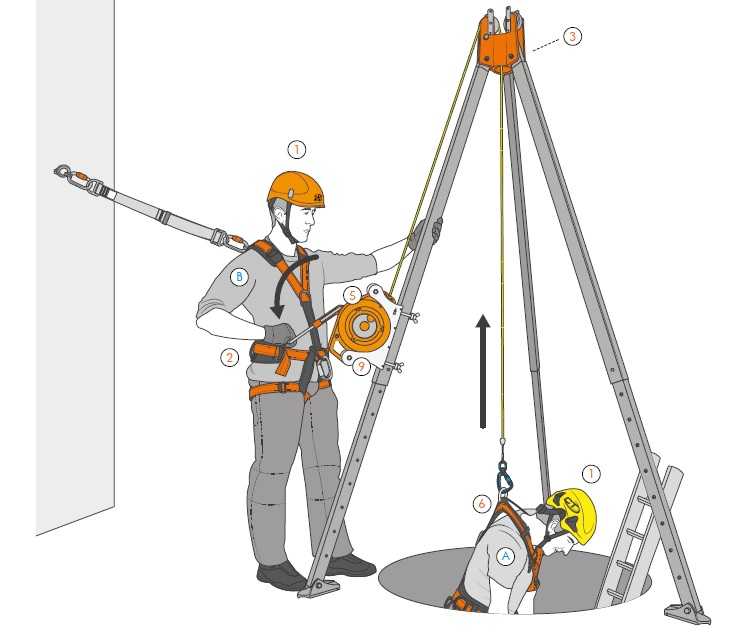

Состав анкерных систем для работы на высоте

Пункт 126 Правил (Приказ Минтруда России от 16.11.2020 №782н) подробно описывает состав любой системы обеспечения безопасности от падения с высоты. Так, любая система состоит из трех связанных компонентов:

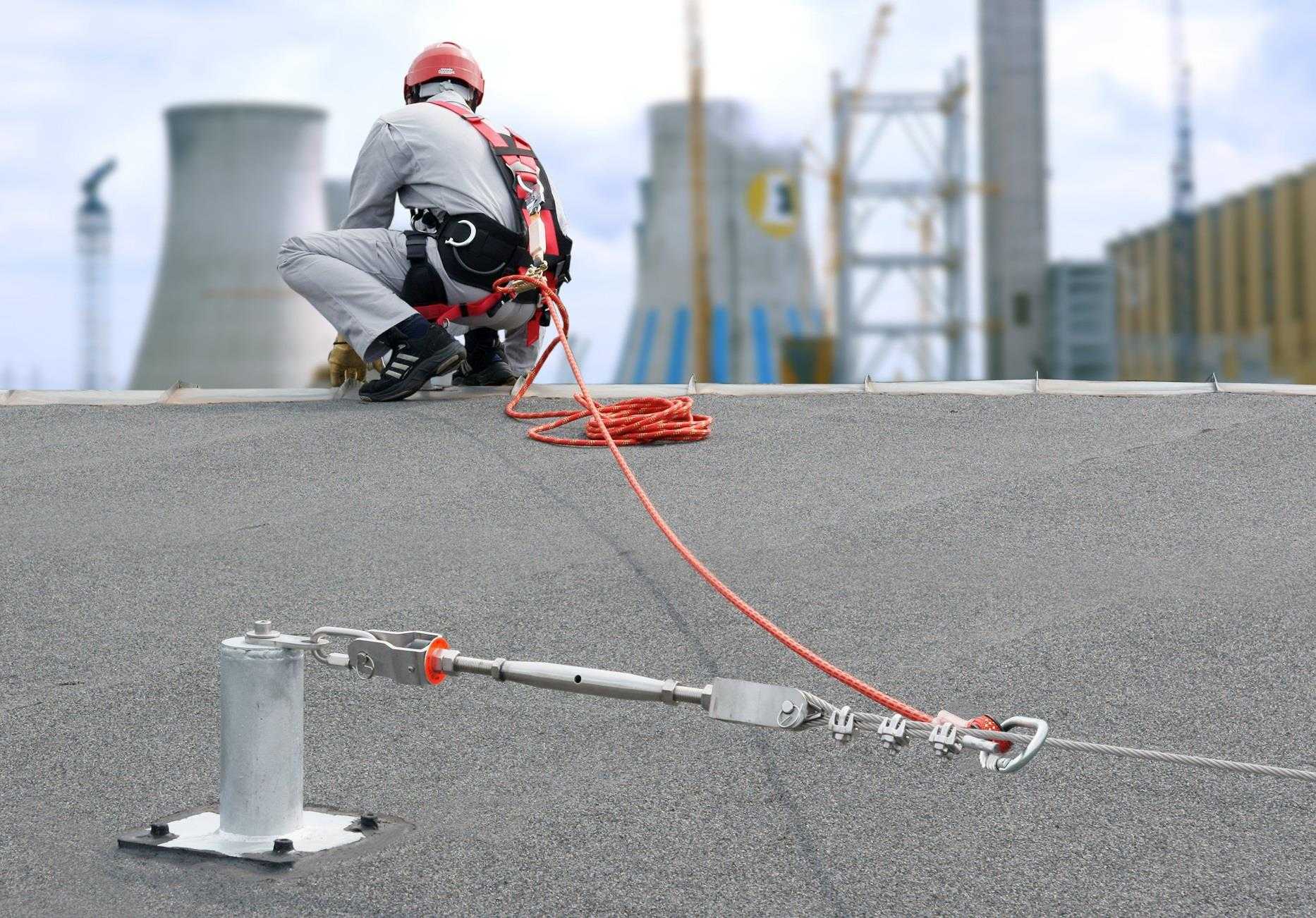

Анкерное устройство, то есть надежное место закрепления стропов или иных устройств, применяемых работником.
Соединительная подсистема (для удерживающих систем) или соединительно-амортизирующая (для страховочных).
Привязь, носимая работником.

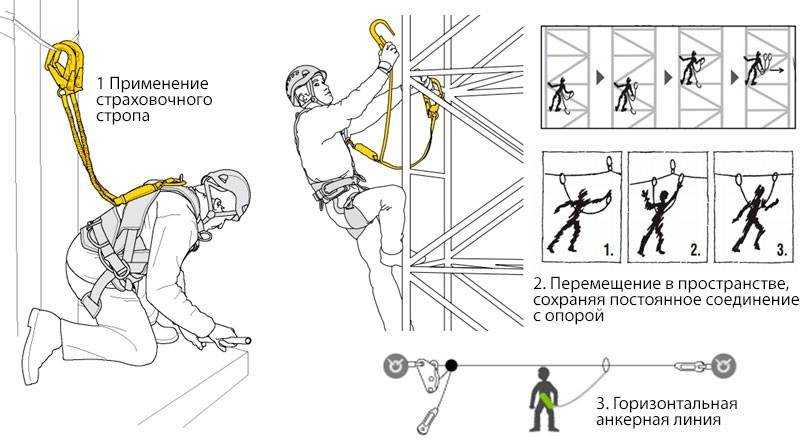

По назначению различают анкерные точки крепления, анкерные устройства для системы канатного доступа и т.д. Все виды средств индивидуальной защиты, в том числе и анкерные устройства, подробно описаны в Таможенном регламенте таможенного союза (ТР ТС 019/2011), а также в соответствующих изделиям стандартах (можно гиперссылку на нормативку со стандартами).

Что такое тяги подвесов

Тяга – это, по сути, обычная проволока, которая на конце имеет крюк или кольцо. Имеет небольшой вес. Ее стандартная толщина достигает от 2,5 до 4 мм. Длина моделей обычно варьируется в пределах от 25 см до 1-1,5 метра (при необходимости даже допускается возможность обрезки, однако она не всегда желательна).

Производится чаще всего из оцинкованной стали (иногда можно встретить и алюминий). Однако некоторые недобросовестные производители предпочитают экономить на материалах и создают изделия из обычной стали. Из-за этого тяги со временем все больше подвергаются воздействию влаги. На них появляется ржавчина, и из-за этого изделия сильнее становятся восприимчивы к механическим повреждениям.

Производство

В целях экономии металла наше производство в соответствии с рекомендациями, приведенными в серии 3.504.1-23 выпуск 3 осуществляет изготовление всех деталей анкерных тяг из стали классаС46/33 марки 09Г2С, независиморайона строительства.

Все сварные соединения грунтовых анкеров, анкерных болтов, анкерных тяг выполняются в соответствии с ГОСТ 1444771 с 100% визуально измерительным контролем, при проверки, которых используется лупа увеличения. Сварочные материалы используются в соответствии с СНиП-23. Для проверки анкерных конструкций, анкерных тяг, анкерных болтов применяется поверенный инструмент. Размеры анкерных тяг проверяются шаблонами, калибрами и другими универсальными измерительными инструментами.

При размещении заказа на производство анкерных болтов, анкерных тяг и др. на нашем заводе заказчик должен установить технические требования по механическим свойствам изделия:

длинны анкерной тяги в сборе в миллиметрах (в том числе необходимо указать в мм длины звена, муфт, диаметр основного стержня.);
присоединительные и габаритные размеры (в том числе класс прочности н/мм², предел текучести σ т, усилие Рн (т.));
марку стали;
требования по условиям работы — диапазон температуры окружающей среды, тип защитного покрытия;
количество.

Цены на анкерные тяги по серии 3.505.1-15 выпуск 4

Анкерные системы делятся на:

буровые,
с заполнение композита,
винтовые,
установочные,
стержневые,
забивные,
трубчатые полые,
арматурных каркасов или канатов,
бетонируемые,
высокопрочной стали.

Также анкера различаются по срокам использования, они бывают постоянные и временные. Буровые анкера применяются для различных грунтов. В дюнах,грунтах песчаных и глинистых используются анкерные тяги с камуфлетным утолщением.

Стальные анкерные тяги являются элементами набережных типа больверк из свай-оболочек Д=160 см, из призматического железобетонного шпунта и из стального шпунта.

Расчёт нагрузок анкерных болтов. Цены

Расчёт ведётся на основании соотношения размеров болта, его категории прочности и разрушительных сил (динамические нагрузки), спровоцированных массой соединяемых конструкций (статические нагрузки):

вырывающая сила;
изгибающий момент;
крутящий момент;
комбинированные нагрузки.

Из чего складывается цена на анкерные болты.

Разброс цен на рынке строительных материалов всегда позволяет товару найти своего покупателя. При сопоставлении прайс-листов, видно, что цены на анкерные болты складываются из различий:

в величине изделия;
по назначению;
по материалу;
в величине закупочной партии
инновационных модификаций;
популярности производителей.

Более подробно про расчёт нагрузок анкерных болтов и цены на них рассказано тут.

Какие тяги существуют?

Всего принято выделять три типа моделей:

одинарные;
одинарные, с возможностью регулирования;
двойные, с «бабочкой».

Одинарные тяги с виду очень напоминают спицу. Они не требуют применения каких-то дополнительных устройств. Их часто используют для обустройства потолка в обычных частных домах, в квартирах или в коттеджах, а также для подвешивания различных люстр или светильников

Одинарные модели можно обрезать при необходимости, но только в том случае, если вам не особо важно качество оцинкованного покрытия

Одинарная регулируемая тяга в свою конструкцию включает одинарную спицу и специальный анкерный подвес. Благодаря нажатию на него, ее высота регулируется. Особенно удобно использовать одинарную регулируемую тягу при создании многоуровневых конструкций. Двойная тяга с «бабочкой» часто также называется «евро-подвесом». Включает в свою конструкцию две спицы и подвес, соединяющий их. Обычно используется в офисах или в производственных помещениях, где нужно обустроить высокие потолки или разместить навесные конструкции на строго определенном уровне. Отличается от других типов тем, что имеет меньшую надежность. Со временем способна ослабнуть. Многие поврежденные двойные тяги трудно удалять из общей конструкции, из-за чего страдать начинает вся подвесная система.

Как правильно рассчитать количество тяг на одно помещение:

Для начала необходимо узнать общую площадь будущей конструкции.
После этого начинайте вычислять предполагаемый вес каркаса.
Вычислите вес материалов, которые потребуются для заполнения всех профилей.
Определите нагрузку, которая будет приходиться на 1 квадратный метр итоговой поверхности. Помните, что модели могут отличаться друг от друга по весу, который они способны выдержать. Из-за этого рекомендуется покупать сразу несколько одинаковых тяг, чтобы не ошибиться с выбором.

Виды грунтовых анкеров

Выполнение строительно-монтажных работ в глубоких котлованах массивных объектов городских районов с плотной застройкой, связано с риском обрушения почвы под основаниями фундаментов и осыпания стенок котлованов. Чтобы максимально защитить несущее основание нового дома и не допустить развития разрушительных деформаций соседних существующих зданий, приходится устанавливать сдерживающую вертикальную опалубку. Конструкция изготавливается из отдельных досок или металлических щитов с жестким распределительным поясом по всей площади котлована. Понятно, что такие классические методы защиты значительно увеличивают бюджет строительства и намного отодвигают сроки сдачи объекта в эксплуатацию.

Технология укрепления несущего основания грунтовыми анкерами эффективно решает проблему не только обрушения стенок котлована, но и позволяет надежно укрепить фундаментные основания соседних построек.

Классификация типов грунтовых анкеров проводится по следующим направлениям:

Срок службы. Анкеры могут быть временными с максимальным сроком использования до двух лет и постоянными, устанавливаемые на весь период эксплуатации капитального здания или сооружения. Ввиду продолжительного срока службы второй разновидности необходима антикоррозийная обработка
Схема взаимодействия с грунтами. Земляные анкеры различаются на наземные (другое название – гравитационные) и заглубленные, устанавливаемые непосредственно в массив основания. Первый тип используется в качестве временных закрепляющих элементов. В заглубленном устройстве в передаче усилий от конструкционного элемента до окружающего грунта задействованы все составные части анкера.
Направленность действия. Устройства могут располагаться вертикально или с небольшим углом наклона.
Способы устройства заделки (корня). По этому направлению анкерные устройства классифицируются на инъекционные или цилиндрические. Первый вариант предусматривает инъекции цементным раствором, который подается в пробуренную скважину под избыточным давлением. Второй вариант предусматривает цементирование подготовленной скважины пластичной цементно — песчаной смесью раствором без дополнительного давления. Часто грунтовые анкеры устанавливаются с разбуренными уширениями.
Материал. Анкера изготавливаются из арматурных стержней, трубных изделий или прядей стального каната.
Предварительно — напряженные изделия. Существует предварительно – напряженные анкеры, у которых на оголовке заранее создано предварительное натяжение равное 30% величины рабочих нагрузок

Среди большого количества видов грунтовых анкеров к самым надежным и прогрессивным относятся инъекционные анкеры с предварительным напряжением оголовка.

Основная функция грунтовых анкеров состоит в передаче выдергивающих усилий и нагрузок от здания и сооружения непосредственно на прочное основание.

Устройство грунтового анкера

Технический термин «анкер» в переводе с немецкого языка означает якорь. Первые упоминания о грунтовых анкерах появились 30 лет тому назад, когда известная американская компания Foresight Products LLC получила заказ на закрепление плавающих платформ по добыче нефти. Чтобы решить поставленную задачу, инженеры разработали систему специальных якорей, надежно удерживающие массивный корпус платформы на дне океана. Результат оказался настолько успешный, что идею якоря перенесли с океана на землю, вследствие чего и появился грунтовый анкер.

Грунтовый анкер – это крепежное изделие, закрепленное в прочном несущем основании (грунте), обеспечивающее передачу растягивающих усилий от закрепляемых конструктивных элементов непосредственно на прочное грунтовое основание.

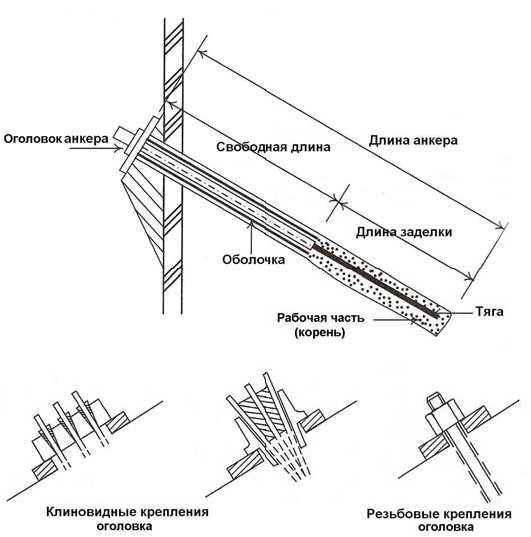

Составные элементы грунтового анкера:

Оголовок. В конструкции анкера эта часть выполняет функцию передачи нагрузочных усилий закрепляемой конструкции или другого элемента непосредственно на стержень анкера – анкерный тяж.
Анкерная тяга. Главное техническое назначение элемента заключается в промежуточной передаче выдергивающих усилий от оголовка на корневую часть анкера.
Корневая часть – заделка, оставляемая в земле.

Более подробная информация об остальных устройствах земляных анкеров содержится в техническом документе ведомственных норм ВСН 506-88 «Проектирование и устройство грунтовых анкеров».

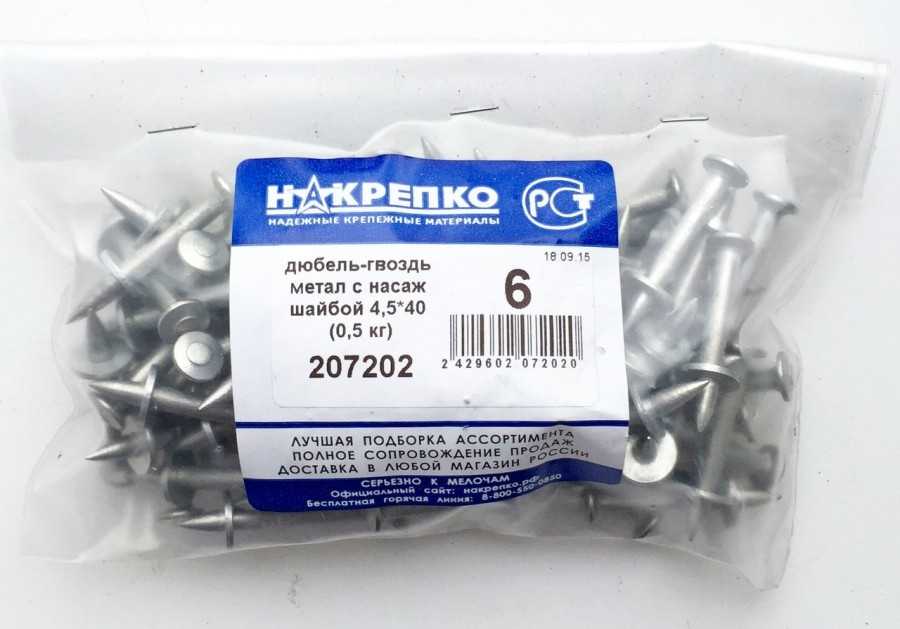

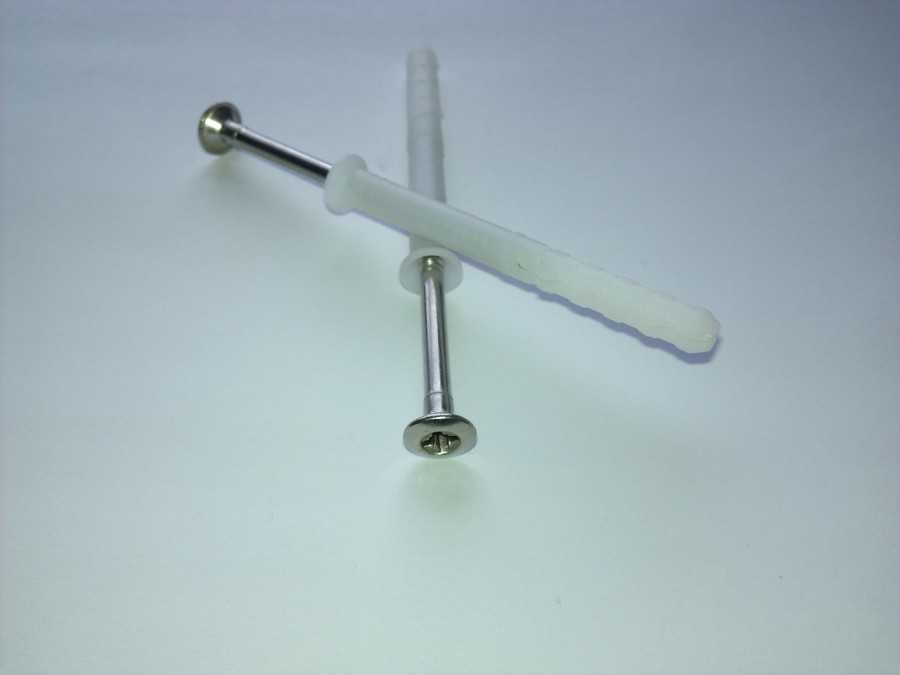

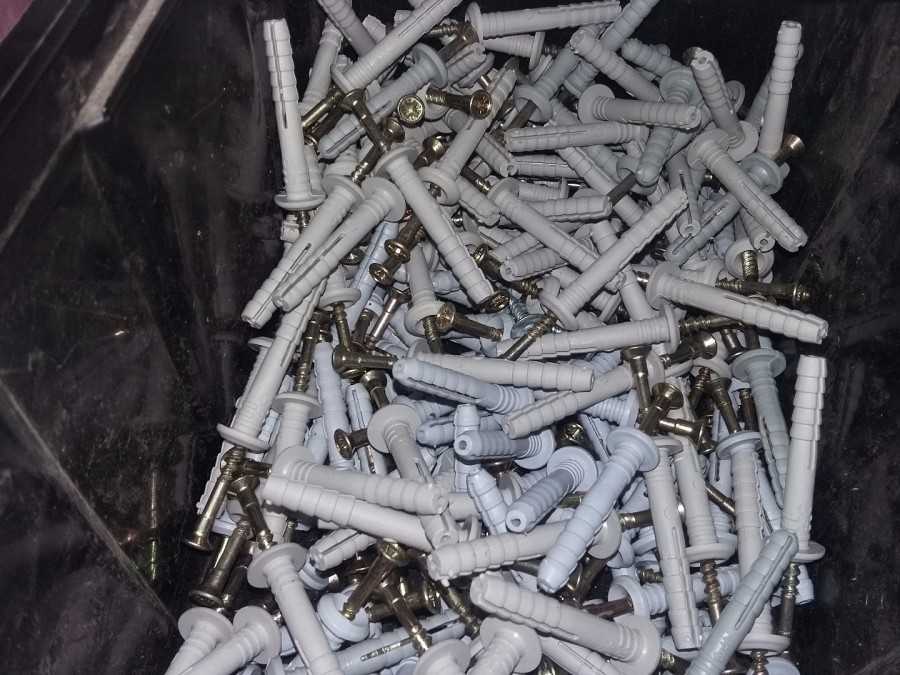

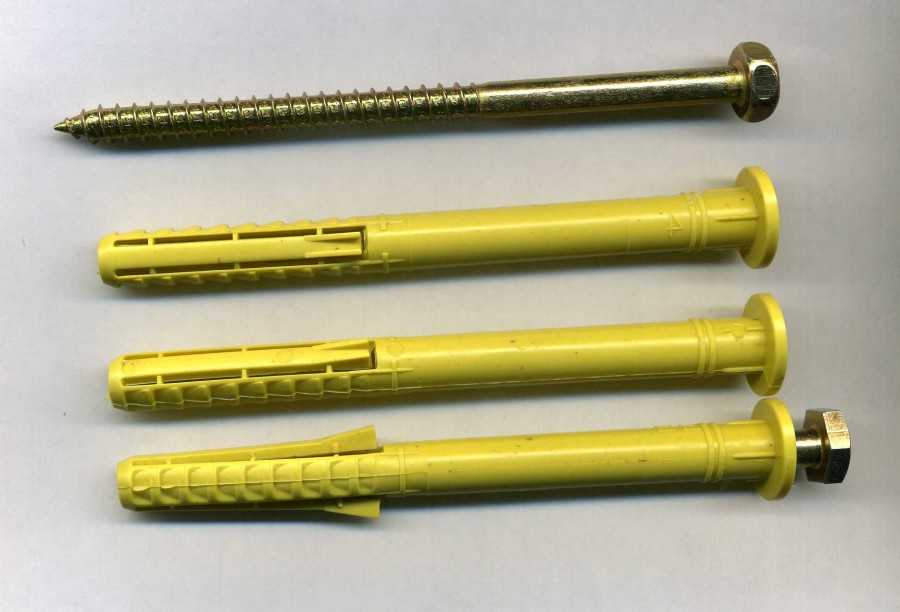

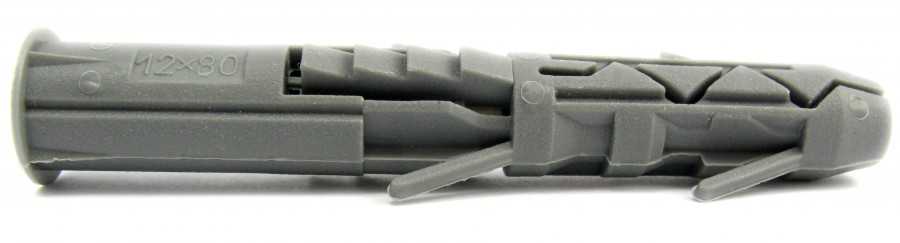

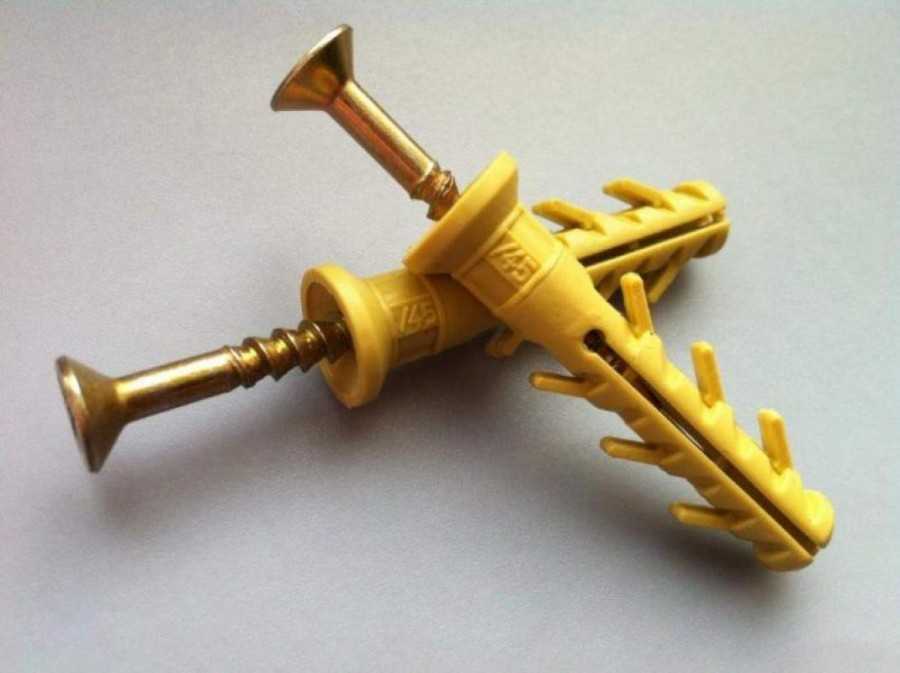

Советы по креплению дюбель-гвоздя в гипсокартонный лист или кафель

При работе с гипсокартоном нужно принять во внимание планируемую массу изделия, крепящегося к нему. Если вес значительный, применять дюбель-гвозди нежелательно. Они могут разрушить материал

Они могут разрушить материал.

При небольшом весе монтаж дюбель-крепежа достаточно прост:

В листе гипсокартона просверливается отверстие нужного диаметра.
Дюбель нужно ввести до упора. Причём допустимо лишь лёгкое постукивание по крепёжной детали молотком.
Вкручивается дюбельный гвоздь. Для этого можно использовать отвертку или шуруповёрт.

Вот краткая инструкция:

Отметьте маркером место, куда вы планируете вкрутить крепление.
Легко постукивая, используя саморез по металлу, сделайте отверстие глубиной до 0,5 мм. Затем воспользуйтесь ударной дрелью и закончите его просверливать. Помните, что под кафелем также нужно будет сделать отверстие, применив правила работы с бетоном или кирпичом.

Анкерные тяги и Gewi-анкеры из высокопрочной стали с бесконечной винтовой резьбой горячего проката.

ГК «Тифбаутех» представляет на Российском рынке анкерные тяги с бесконечной винтовой резьбой системы SAS S-670/800, S-500/550 и S-555/700.

Краткое описание

Основная особенность системы — это то, что звенья анкерных тяг (штанги-секции или арматурные стержни) изготавливаются из высокопрочной стали марок S-500/550, S-555/700, S-670/800 и S-900/1100. На заготовки в нагретом состоянии на специальных прокатных станах накатывается резьба. Сталь уплотняется, в результате получается высокопрочная анкерная тяга с бесконечной резьбой.

Штанги-секции можно нарезать по необходимой длине, как на заводе, так и непосредственно на стройплощадке и соединить в любом месте соединительными муфтами. Из-за того, что резьба не нарезается, а накатывается, сечение тяги не ослабляется и сохраняет прочность равномерно по всей длине. За счёт горячей накатки резьбы и высокой прочности материала достигается значительная экономия материала в сравнении с «классическими» тягами круглого сечения. В остальном конструкция анкерной тяги идентична традиционной.

звенья (штанги-секции) с бесконечной резьбой по всей длине;
соединительные муфты;
концевые анкерные гайки (прямые или сферические);
анкерные контргайки (при необходимости);
анкерные плиты -подкладки (стандартные квадратные и по индивидуальному заказу).

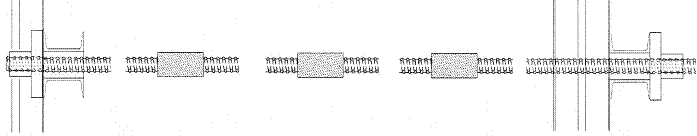

Пример комплекта анкерной тяги для крепления шпунтовой стенки

1.Концевые анкерные гайки, 2 шт.

2.Штанги-секции (сплошные стержни с бесконечной резьбой), длины по проекту, макс. длина 1-й секции 12300 мм.

3.Соединительные и (или) натяжные муфты, количество по проекту

4.Анкерные пластины (плиты-подкладки или шайбы), 2 шт.

Основные преимущества анкерных тяг S-500/550, S-555/700, S-670/800

Металлоёмкость вследствие высокой прочности материала за счёт сорта стали и уплотнения при прокатке.
Низкая морозохрупкость сталей (свыше 80 Дж/см₂ при -20С и 31 Дж/см₂ при -40С по KSU).
Оптимальное соотношение прочности, металлоёмкости и относительного удлинения («площадки текучести»).
Возможность сварки из-за низкого процентного содержания углерода.
Отсутствие ослаблений в сечении из-за появления микротрещин от нарезки резьбы.
Возможность резки и соединения штанг-секций в любом месте.
Меньшая масса и возможность монтажа часто без привлечения грузоподъёмных механизмов.

Пример сравнения характеристик резьбовых анкерных тяг с анкерными тягами круглого сечения

Для сравнения выбраны стальные круглые анкерные тяги с обжатыми концами и круглой резьбой: S355JO ø 2 3/4″ (70/52мм). Предлагаемое альтернативное решение -резьбовые системы SASS- 670/800 диаметром ø 35мм

Марка	Диаметр	Масса	Экономия металла (!)
S355JO	2 3/ 4″ (70/52мм)	16,70 кг/м	221,2%
S-670/800	35мм	7,55кг/м	100,0%
S460	2 1/2″ (63/50 мм)	15,40кг/м	204,0%
ASF600 илиAnker Schroeder 600	2″ (50/38мм)	8,90кг/м	117,9%

Анкерные тяги могут производиться так же и из более высокопрочной стали S-900/1100, благодаря чему, достигается ещё более значительная экономия металла, но увеличивается степень морозохрупкостихрупкости и уменьшается «площадка текучести» (7-8%). Возможно нанесение всех видов антикоррозионного покрытия (АКЗ) в заводских условиях и на строительной площадке:

оцинковка;
эпоксидные и полиуретановые лакокрасочные покрытия (ЛКМ);
двойное DCP- покрытие (защитная цементная оболочка внутри пластиковой защитной трубы);
нанесение специальных защитных лент.

Области применения системы

Строительство оснований и фундаментов и гидротехническое строительство (анкерные тяги, GEWI-анкеры при берегоукрепительных работах, креплениях шпунтовых стен и котлованных ограждений, армирование буро- набивных свай и колонн).
Мостостроение (в качестве высокопрочной арматуры для опор и пролётов мостов).
Промышленное и гражданское строительство (в качестве стяжных стержней деревянных, каменных, бетонных и стальных конструкций при санировании и строительстве внешних и внутренних стен, фундаментов, кровель и перекрытий).

Наша компания имеет обширный опыт применения этой системы в России; вся продукция сертифицирована.

Разновидности

Классификация крепежа довольно сложна, поскольку видов их существует немало. Связано это с большим разнообразием грунтов и характеристик строений, фиксацию которых анкер должен обеспечивать.

Установка грунтовых анкеров

По длительности эксплуатации

По длительности эксплуатации выделяют:

временные грунтовые анкеры – эксплуатируются в течение 2 лет;
постоянные – должны сохранять свои качества на протяжении всего срока эксплуатации объекта. Обязательно имеет более высокую антикоррозийную защиту.

По направлению тяги

По направлению тяги выделяют:

вертикальные – устройство устанавливают вертикально;
наклонные – монтируют под углом.

По методу образования скважин

По методу образования скважин различают такие виды:

буровые с прохождением – обсадная труба погружается методом вращательного бурения, грунт выносится черед трубу;
забивные – обсада забивается в скважину, затем нагнетается цементный раствор;
буровые под глинистым раствором или шнеком – вариант для устойчивой почвы. Осуществляется как с обсадой, так и без нее;
с разбуриванием уширений – в этом случае после формирования скважины специальным расширителем разбуривается уширение;
с вибропогружателем – обсада вибропогружателем продавливается на необходимую глубину. Метод годится только для вертикальных грунтовых анкеров.

По методу заделки и материалу

По методу заделки различают:

инъекционные грунтовые анкеры – в скважину через инъекционную трубку нагнетают цементный раствор;
цилиндрические – раствор подают без давления.

Классификация по материалу тяги включает 2 основные группы:

стержневые – основой его выступает металлический стержень. Это придает конструкции большую жесткость и обеспечивает более высокую несущую способность;
прядевые – тяга свита из арматурных канатов. Его надежность ниже, но такое строение позволяет регулировать параметры путем уменьшения или увеличения витков канатов.

По предварительному натяжению

Различают 2 группы и по предварительному натяжению:

предварительно-напрягаемые анкеры – при их изготовлении тяга к оголовку закрепляется с предварительным натяжением, нагрузка составляет не менее 30% от рабочей;
крепеж без напряжения – тяга закрепляется без нагружения.

Крепления, в свою очередь, могут быть свободными и несвободными.

В первом случае тяга регулируется в зависимости от нагрузки, приходящейся на конструкцию.
Во втором тяга зацементирована и передает напряжение окружающему материалу.

Схематично установка грунтового анкера показана в этом видео:

Что такое грунтовой анкер

По сути дела, грунтовой анкер заменяет собой фундамент. Он передает вырывающую нагрузку от сооружения, расположенного на поверхности к несущим слоям почвы.

Это позволяет сделать сооружение более легким без потери устойчивости и надежности. Особенно заметен этот эффект при строительстве подводных объектов.

Особенности установки грунтовых анкеров рассмотрены в этом видео:

Состав изделия

Параметры и строение этого вида крепежа довольно сильно отличаются от обычного.

Принцип подобен: при погружении в грунт анкер раскрывается так, чтобы пластины превратились в удерживающие поверхности – своего рода якорь, который и будет фиксировать и сам крепеж, и какую-либо конструкцию.
Другой вариант – формирование расширяющегося конуса при помощи цементного раствора.

Но учитывая вес и размеры этой конструкции, понятно, что строение грунтового анкера имеет особенности. Состоит крепеж из следующих частей:

оголовок – опорная плита с крепежом: гайкой, шайбой, конусом. Они передают нагрузку от тяги к оголовку;
тяга – передает нагрузку от оголовка к заделке;
заделка – приспособление, передающее нагрузку от тяги в грунт;
манжетная труба – оснащена выпускными отверстиями, закрытыми резиновыми клапанами. Может комплектоваться пакером – уплотняющим устройством, которое препятствует выводу раствора. Эта модель используется при инъекцировании;
инъекционная трубка – приспособление для подачи раствора;
инъектор – позволяет осуществить поэтапное иньекцирование. Для этого раствор подается через последовательное перекрывание отверстий в манжетной трубе;
обойма – затвердевший строительный раствор в пространстве между стеной скважины и корпусом;
замок – обеспечивает передачу нагрузки на заделку;
упорная труба – требуется для передачи нагрузки от замка к камню заделки;
изолирующая оболочка – труба из пластика, предупреждающая схватывание тяги с затвердевшим раствором;
пята – располагается на конце тяги и передает сжимающую нагрузку на заделку;
разделитель – конструкция, позволяющая фиксировать положение тяги.

Конструкция анкера определяется его назначением. 3 первых элемента являются обязательными. Остальные могут наличествовать или отсутствовать.

Винтовой анкер грунтовый

Выбор и обустройство

Если по отношению к другому виду крепежа говорят о расчетах числа и мощности для удержания конструкции, то по отношению к грунтовым анкерам это звучит как проектирование. Выбор и обустройство крепления определяется массой факторов:

класс, назначение, параметры и условия эксплуатации возводимого сооружения;
конструкция фундаментов или опор всех окружающих строений – существующих и предполагаемых;
строение грунта на участке, для чего проводятся инженерно-геологические изыскании;
характеристики грунта: состав, оценка пучения и взбухания почвы, сезонных колебаний грунтовых вод, состав вод и так далее;
несущая способность самого грунтовочного анкера;
прочность его элементов – по конструкции и по материалу.

Перед анкеровкой проводятся испытания крепежа. После практического исследования допускается установка грунтовых анкеров.

Преимущества и недостатки

Грунтовые анкеры – весьма специфическое устройство, незаменимое в свое области, но не имеющее столь широкого распространения как, например, обычный клиновой анкер. В своей сфере крепеж обладает неоспоримыми достоинствами:

чрезвычайно высокая несущая способность. Изделия используются при сооружении объектов любой массы и высоты;
отсутствует необходимость в бетонировании оснований, поскольку анкера и так удерживают конструкцию;
отсутствие необходимости в рытье котлованов. В ряде случаев не требуется даже бурение. Тем самым сохраняется естественный грунт и значительно уменьшаются затраты: сооружение фундамента составляет не менее 30% стоимости;
монтаж грунтовых анкеров занимает куда меньше времени, чем заливка бетона или установка свай;
сразу после установки изделие можно использовать: статического испытания достаточно;
стоимость объекта снижается: и за счет отсутствия фундамента, и за счет облегчения всего сооружения.

К недостаткам относится некоторая избирательность в грунте. Так же как и его бытовые аналоги, анкер «предпочитает» крепление в плотных тяжелых материалах. Присадочные, набухающие грунты, или сильно сжимаемые наподобие ила, торфа, текучих глин исключаются.

Стационарные анкерные устройства для работы на высоте

Анкерные точки (проушины)

Данные устройства применяются для создания единичной точки крепления в рабочей зоне. Учитывая большой ассортимент креплений анкерных проушин, спектр материалов, на которые их возможно установить, достаточно широк. В основном, анкерные проушины устанавливаются на бетонные или металлические поверхности. Установка таких изделий на структуру включает в себя этап расчёта нагрузок, которые способна принять структура, а также в обязательном порядке предусматривает оформление документов, позволяющих оценить соответствие процесса установки анкерной точки крепления требованиям эксплуатационной документации.

Анкерные столбы

Анкерные столбы нашли применение на многих рабочих местах, в том числе на кровлях и неогражденных площадках различных типов. Применение анкерного столба, по сравнению с анкерной точкой (проушиной), имеет ряд преимуществ, таких как: повышение безопасности за счет снижения величины фактора падения, распределение нагрузок при срыве – конструкции анкерных столбов включают зону деформации, позволяющую снизить передачу динамической нагрузки структуре, на которой установлен анкерный столб. Также анкерный столб может выступать в качестве точки крепления стационарной горизонтальной анкерной линии. Кроме того, по сравнению с анкерными точками крепления, столбы более заметны.

Стационарная горизонтальная анкерная линия

Данный тип устройств позволяет обеспечить безопасность нескольких работников (например, рабочей бригады), при этом не ограничивая их мобильность при перемещении по рабочей зоне.

Стационарные горизонтальные анкерные линии нашли свое применение на таких рабочих местах как: цеховые подкрановые пути, кровли различных типов, железнодорожные эстакады. Необходимо отметить, что установка стационарной анкерной линии включает в себя несколько этапов:

обследование рабочего места и оценка рисков, возникающих при работе на высоте;
подбор необходимого технического решения и разработка проекта;
монтаж системы и ввод ее в эксплуатацию сертифицированными специалистами.

Стационарные горизонтальные анкерные линии можно разделить на две категории: тросовые анкерные линии и жесткие (рельсовые) линии. К преимуществам тросовых линий можно отнести невысокую стоимость (по сравнению с рельсовыми анкерными устройствами), удобство монтажа, более широкую область применения. Рельсовые жесткие горизонтальные анкерные линии являются незаменимым типом анкерного устройства на тех рабочих местах, где недостаточен запас высоты для остановки падения, а также где существует необходимость одновременной работы большого количества работников. Кроме того, жесткие анкерные линии могут использоваться для организации систем канатного доступа.

Виды анкеров по способу монтажа

Ампульный – представляет собой стеклянную капсулу с двухкомпонентной смесью и предназначен для разового использования. Требует перемешивания непосредственно в отверстии.

Картриджный – клеевой состав расположен в баллоне и перемешивается сразу при подаче. Для ввода в отверстие необходим специальный пистолет.

При соблюдении технологии в процессе проведения строительных работ исключено выдергивание анкера без повреждения самого материала. Это один из самых прочных анкеров, позволяющий выдержать высокие вибрационные и динамические нагрузки. Допускается использование химического анкера под водой и на неподготовленной поверхности.

Регулируемые. К элементам крепления, способным компенсировать усадку, относится анкер, регулируемый по высоте. Он выполнен в форме винта и имеет две квадратные пластины, изготовленные из одного материала с перфорированными отверстиями для крепления шурупами.

Регулируемый анкер устанавливается под столбы и способен отрегулировать горизонтальную поверхность относительно вертикальной.

Условные обозначения анкерного оборудования[править | править код]

Шпилька укороченная, ШУ-02-09Г2С, где ШУ-02-марка шпильки; 09Г2С-марка стали.
Шпилька рядная с левой резьбой, ШРЛ-02-09Г2С, где ШРЛ-02-марка шпильки; 09Г2С-марка стали.
Шпилька концевая, ШК-02-09Г2С, где ШК-02-марка шпильки; 09Г2С-марка стали.
Шпилька рядная, ШР-02-09Г2С, где ШР-02-марка шпильки; 09Г2С-марка стали.
Звено анкерной тяги АТС 1, АТС-1-02-6000-50.09Г2С, где АТС-1-02 — марка звена; 6000-длина звена; 50-диаметр тяги; 09Г2С-марка стали.
Звено анкерной тяги АТС 2, АТС-2-02-6000-50.09Г2С, где АТС-2-02 марка звена; 6000-длина звена; 50-диаметр тяги; 09Г2С-марка стали.
Звено анкерной тяги АТС 3, АТС-3-02-6000-50.09Г2С, где АТС-3-02 — марка звена; 6000-длина звена; 50-диаметр тяги;09Г2С-марка стали.
Звено анкерной тяги АТС 4, АТС-4-02-6000-50.09Г2С, где АТС-4-02 — марка звена; 6000-длина звена; 50-диаметр тяги; 09Г2С-марка стали.
Звено концевое с левой резьбой, ЗКЛ.6000.М48.345., где ЗКЛ-марка звена; 6000-длина звена; М48-диаметр резьбы; 345-класс прочности стали.
Звено промежуточное с левой резьбой, ЗПЛ.6000.М48.345, где ЗПЛ-марка звена; 6000-длина звена; М48-диаметр резьбы;345-класс прочности стали.
Звено концевое ЗК.6000.М48.345, где ЗК-марка звена; 6000-длина звена; М48-диаметр резьбы; 345-класс прочности стали.
Звено анкерной тяги АТСП1.
Звено анкерной тяги АТСП2.
Звено анкерной тяги АТСП3.
Проушина кованная ПРК, ПРК-02-345, где ПРК-02-марка звена с проушиной; 345-марка стали.
Проушина кованная ПРК1.
Проушина ПР.
Муфта натяжная ( МН ).
Муфта соединительная ( МС ), МС-48-09Г2С, где МС-48-марка муфты соединительной; 09Г2С-марка стали.
Муфта натяжная сварная ( МНС )
Муфта шарнирная ( СШР ), СШР-02-09Г2С, где СШ-02-марка муфты шарнирной СШР; 09Г2С-марка стали.
Соединительный шарнир, СШ-02-09Г2С, где СШ-02-марка соединительного шарнира;09Г2С-марка стали.
Анкерная тяга ( Тип 1 )
Анкерная тяга ( Тип 1 )
Анкерная тяга ( Тип 2 )
Анкерная тяга ( Тип 2 )
Анкерная тяга с проушиной из листа
Анкерная тяга с проушиной из листа
Анкерная тяга с кованой проушиной ( Тип 2 )
Анкерная тяга с кованой проушиной ( Тип 2 )
Анкерная тяга ( Тип 2 )
Анкерная тяга ( Тип 2 )
Палец, Палец с лыской
Палец П-d
Палец с лыскойПл-d
Подкладка плоская ПП
Подкладка радиусная ПР
Подкладка плоская ППС
Подкладка кленовая ПК
Подкладка цилиндрическая ПЦ
Подкладка плоская со сферической расточкой ППСР
Подкладка сферическая ПС

Крепление дюбель гвоздей строительным пистолетом

Уже рассмотренные способы монтажа дюбель-гвоздя предполагают, что вначале устанавливается дюбель, а затем в него забивается гвоздь.

Но существует еще один метод – он подразумевает применение специального пистолета. С его помощью закрепляемое изделие пристреливается к основе с помощью дюбель-крепежа.

В такой ситуации используется специальный дюбель-гвоздь, не предполагающий применение самого дюбеля как такового. Гарантией плотной посадки крепёжного элемента в твёрдое основание служит особая шайба, которой оснащён гвоздь.

Принцип монтажа дюбель-гвоздя при помощи пистолета состоит в том, что после пристрела крепежа, шайба, располагающаяся на кончике метиза, передвигается к шляпке крепёжного изделия и надёжно крепится там.

Примечания[править | править код]

Технический словарь
. Дата обращения: 5 октября 2017.
↑ . Дата обращения: 5 октября 2017.
. Дата обращения: 5 октября 2017.
. Дата обращения: 5 октября 2017.
. Дата обращения: 5 октября 2017.
ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент
ГОСТ 10605-94 Гайки шестигранные с диаметром резьбы свыше 48 мм класса точности В. Технические условия
ГОСТ 24705-81 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ16093-2004 Основные нормы взаимозаменяемости.Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 18126-94 Болты и гайки с диаметром резьбы свыше 48 мм. Общие технические условия
ГОСТ 14771-76 Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные элементы и размеры
