Укрепление георешеткой берегов и склонов водоема – чтс это ?

Что такое георешетка ?

Укрепление берега естественного водоема георешеткой, равно, как и искусственного признано одним из недорогих и эффективных способов их загрязнения, заиливания и обмеления в результате обвалов береговых склонов и эрозии почв. С помощью данного армирующего материала выполняется надежное укрепление берегов георешеткой реки, пруда или озера, за счет усиления слабого грунта, при этом берега останутся зелеными и живописными.

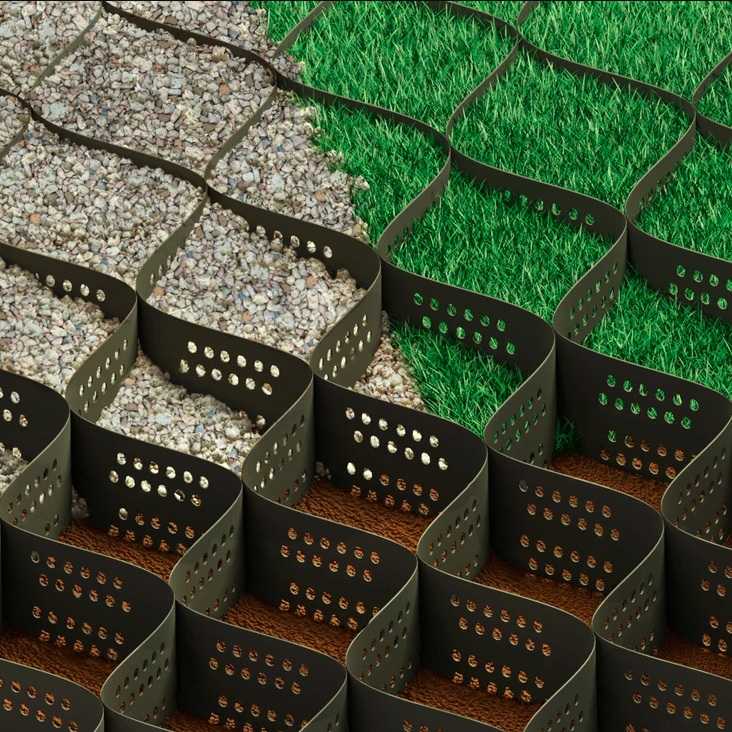

Внешне георешетка, с помощью которой выполняется укрепление берегов озера, реки или пруда, похожа на объемное полотно, состоящее из соединенных между собой сварным способом полимерных полос так, чтобы внутри их образовались геосоты. Полученные таким образом ячейки обладают повышенной упругостью, высокой прочностью на разрыв и растяжение, стабильностью формы и размеров. После укладки на береговые склоны их наполняют различным сыпучим материалом:

• щебнем;
• галькой;
• мраморной крошкой;
• семенами трав с плодородным грунтом.

Укрепление берега, стоимость которого рассчитывается в индивидуальном порядке, в том числе и в зависимости от выбранного способа требуется всем без исключения водоемам, как естественным, так и искусственным. При несвоевременном выполнении пруд, озеро или река потеряют свой первозданный вид, постепенно превращаясь в заросшее травой и камышом дурно пахнущее болотце.

Профессиональное укрепление берега, цена которого при условии использования в качестве армирующего основания георешетки, совсем невелика, поможет предупредить оседание почвы в береговой зоне и, как результате – обмеление и заиливания водоема.

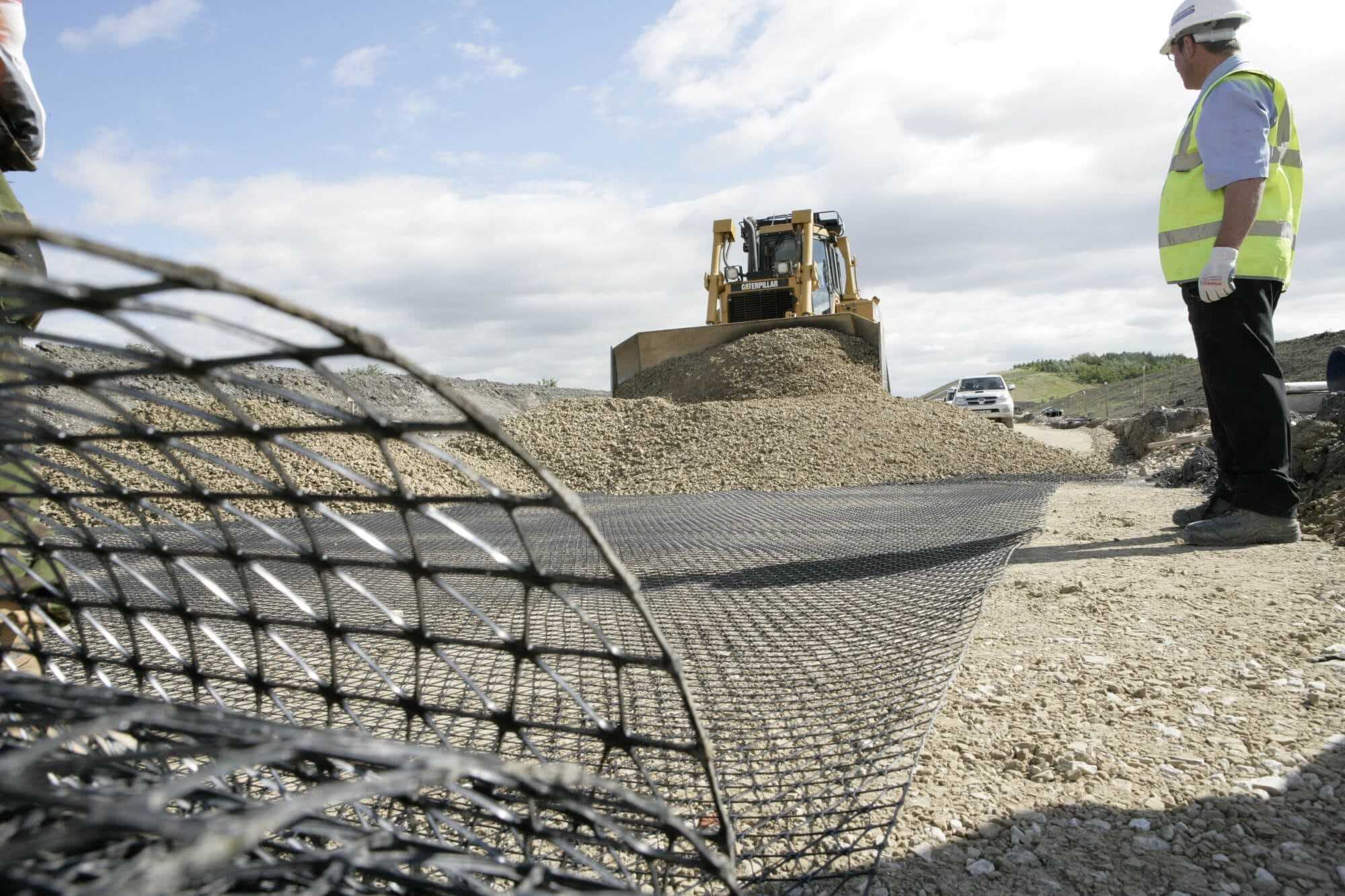

Плоские георешётки.

Решетки такого типа выпускаются жесткого (из полиэтилена) и нитепрошивного типа (из полиэфирных, базальтовых и стеклянных ровингов). Так же различаются по распределению разрывных нагрузок.

1. Двуосноориентированные — имеют одинаковые разрывные нагрузки в продольном и поперечном направлении.
2. Одноосноориентированные — одно из направлений имеет явно выраженные повышенные разрывные нагрузки.

Являются более удобным и практичным решением при армировании грунтовых конструкций, особенно в дорожном строительстве.

Плоские полимерные георешетки

Это рулонный материал с жёсткой сетчатой структурой.

Используется для:

• Армирования дорожной одежды.
• Укрепления грунтов в строительстве.
• Укрепления откосов и склонов.
• Создания снегозащитных барьеров.
• Создания светозащитных экранов.
• Защиты от камнепадов.
• Защиты трубопроводов.
• Создания фильтрующих и дренажных систем.
• Возведения ограждений: аварийных, временных, декоративных.

Бывает двух видов:

Двухосная геосетка изготавливается из полипропилена, растянутого в продольном и поперечном направлениях. Плоская сетка с прямоугольными ячейками, которые  между собой скрепленны сварным способом, имеют равные разрывные нагрузки в разных направлениях, что значительно расширяет область её применения.

Применяются в качестве укрепляющего и разделяющего слоя, имеют преимущество при точечном продавливании по сравнению с нитепрошивными сетками.

Основные функции данной продукции – армирование, усиление, стабилизация, разделение, защита. Двуосная геосетка так же как и одноосная широко применяется в гражданском, промышленном, дорожном строительстве.

Прямоугольные ячейки геосетки заполняют грунтом, щебнем или песком, для наилучшего армирования и устойчивости. Такая основа дает возможность выдерживать значительное растяжение и большие нагрузки.


Наименование	Разрывные нагрузки,кН/м	Размер ячейки,мм	Материал	Размер рулона, м
Двуосная георешетка МЕАПЛАСТ-СД	от 20 до 40	37 х 37	Полипропилен	4	100

Одноосная — представляет собой сетку с прямоугольными вытянутыми ячейками, которые в результате растяжения придают материалу максимальную прочность. Вся сетка создана из прочного композитного материала на основе полимеров и способную в одном направлении справляться с высокими нагрузками. Разрывные нагрузки одноосной геосетки в продольном направлении значительно больше чем в поперечном.

Главная задача, которую осуществляет одноосная геосетка – армирование слабого грунта. Этот материал дает возможность существенно повысить рабочие качества грунтового сооружения, значительно снижая объемы вложений в строительство.

Применяется такая сетка при необходимости укрепления слабого грунта при создании террас в ландшафтном дизайне, обустройства откосов, оврагов, рекультивации оползневых участков.

Монтаж прост, не требует сложного оборудования и квалифицированной рабочей силы, что позволяет минимизировать затраты на строительство.

Наименование	Разрывные нагрузки,кН/м	Размер ячейки,мм	Материал	Размер рулона, м
Одноосная георешетка Полигрунт СО	от 50 до 200	235 х 22	Полиэфир	4; 5	50; 100



Трехосная (гексагональная) — изготавливается из пропилена, имеющего высокую прочность и имеет гексовидную структу ячеек, что помогает более равномерно распределять нагрузку по площади грунтовой конструкции. В основном применяют в местах с повышенными нагрузкам в одном из направлений, в сфере транспортного, гидротехнического и трубопроводного строительства, а также для фиксации и армирования откосов.

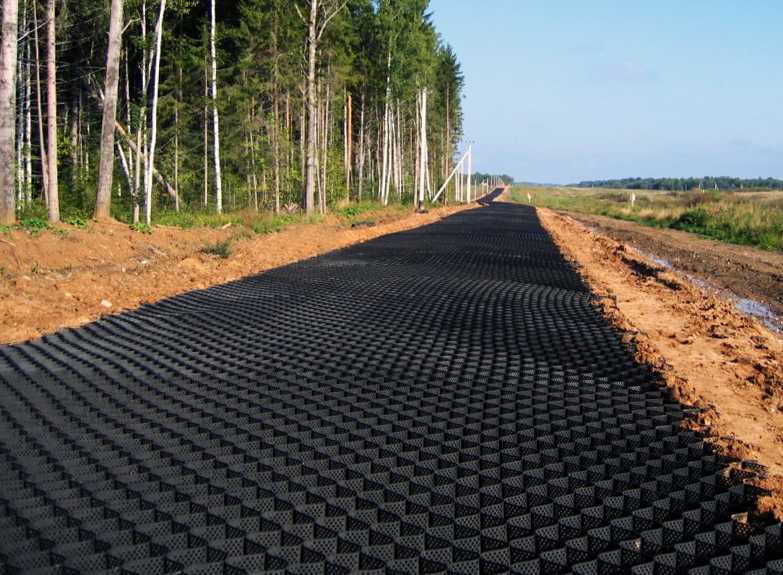

К Примеру, во области дорожного строительства данный материал используют для увеличения интенсивности транспортных нагрузок автодорог минимум в 14 раз. Помимо этого, материал содействует повышению межремонтных сроков и уменьшению общего числа мероприятий, связанных с ремонтом.

Результат, достигаемый при использовании георешетки, состоит в повышении прочности и качества любого возводимого строительного объекта.

Применение георешетки в строительстве

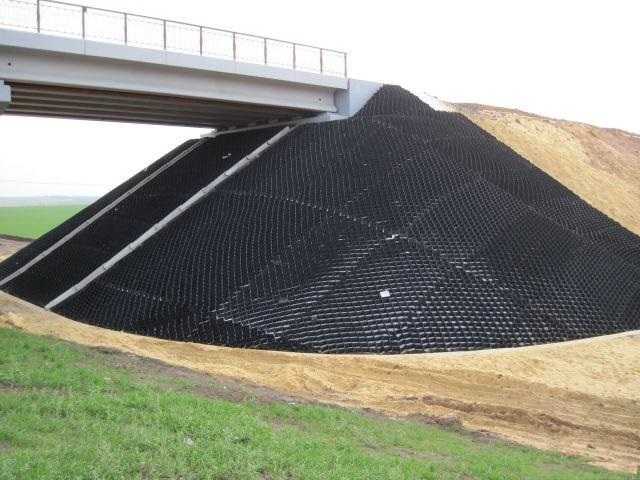

Георешеткой укрепляют земляные склоны с целью предотвращения осыпания, а в дальнейшем образования обвалов и осыпей. Особенно подвержена этому процессу рыхлая и неоднородная почва. Георешетка эффективно противостоит эрозии берегов и откосов близ водоемов, независимо от того, река это, водохранилище или декоративный прудик. Для применения в водных сооружениях объемную георешетку кладут прямо на дно предполагаемого водоема.

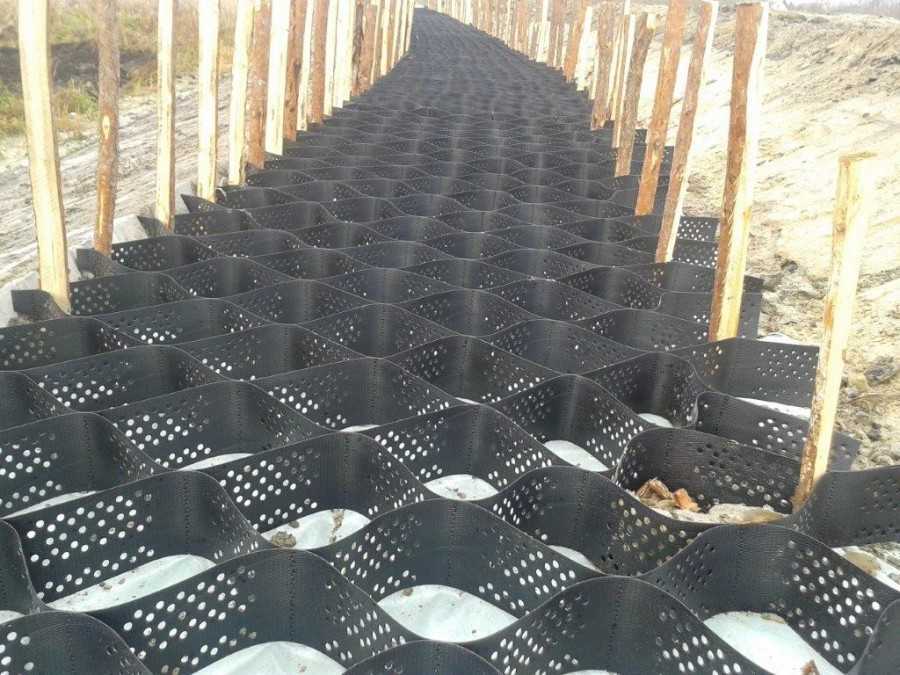

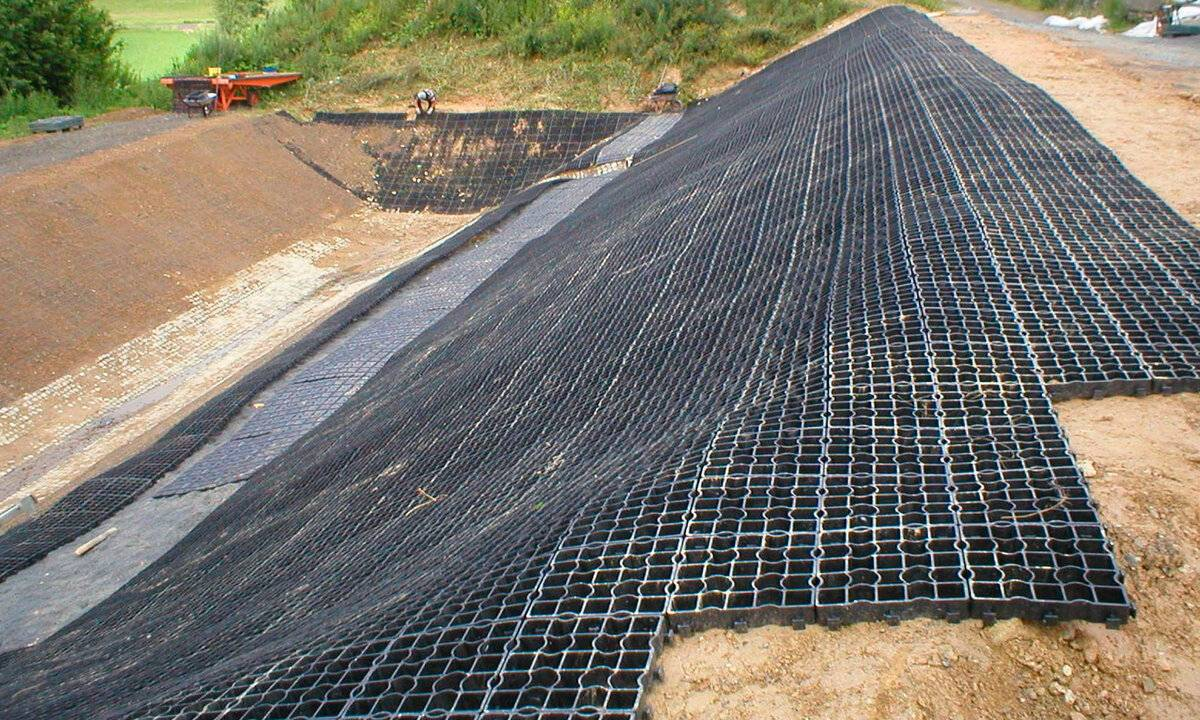

Укрепление склонов оврага объемной георешеткой

Без георешки уже не обходятся садовые дорожки, искусственные насыпи, террасы и подъездные пути, а также участки озеленения, кемпинги, парковки и территории вокруг спортивных построек. Вообще участки с земляным покрытием, которые длительное время должны выдерживать нагрузки, укрепляются георешеткой, иначе грунт быстро оседает с образованием ям и других нежелательных изменений.

Начиная с 2003 года георешетка сертифицирована и производится согласно техническим условиям (ТУ). Правда, у каждого производителя они могут быть своими. Но, тем не менее, все необходимые испытания пройдены успешно, в результате чего георешетка стала активно применяться не только при строительстве дорог и укреплении различных склонов, но и в других областях, например в ландшафтном дизайне и укреплении откосов при возведении подпорных стенок.

Укрепление склонов берега при строительстве искусственного водоема

Как использовать георешетку для дорожек

Чтобы использовать георешетки для садовых дорожек, вам потребуется совковая и штыковая лопата, тачка, чтобы вывозить ненужный грунт, щебень или гравий с небольшими гранулами, устройство, позволяющее трамбовать грунт вручную, колышки и веревка для создания разметки будущей дорожки, геотекстиль (не обязателен), а также сама геотехническая решетка с анкерами.

Начинаем дорожные работы с формирования разметки. Определите, где именно будет создаваться дорожка – и отметьте ее границы, используя колышки. Обязательно предусмотрите в своем плане ширину бордюра по бокам дорог. Он будет защищать дорожку от потери формы. Обвяжите колышки веревкой, чтобы легче определять границы для проведения работ.

Теперь следует снять слой грунта и углубить рабочую зону. Выкопайте траншею глубиной около двадцати пяти сантиметров. Если вы делаете дорожку на участке с глинистой или торфяной почвой, увеличьте глубину траншеи до тридцати-сорока сантиметров.

После удаления почвы следует утрамбовать место, где будет располагаться дорожка. Затем можно приступать к монтажу геотехнической решетки и ее засыпке.

Совет: при наличии торфяного, глинистого или болотистого грунта постелите на дне выкопанной траншеи геотекстиль из полипропилена или полиэфира. Так вы создадите дополнительный армирующий слой и предотвратите размывание грунта. Засыпайте решетку с избытком, поскольку в будущем наполнитель осядет и опустится ниже границ материала.

Сверху на геотекстильный материал положите решетку – и закрепите ее с помощью анкеров. Насыпьте гравий или щебень в соты, пока границы ячеек не замаскируются. Если предполагается, что границы дорожки будут оформляться с помощью бордюра, проделайте эти работы до монтажа решетки. К слову, георешетку можно использовать и для создания газонов на дачном участке: она защищает грунт от размывания и проседания.

Технология укладки

Из всего вышесказанного можно сделать вывод, что георешетка – это очень важный элемент конструкции как при монтаже нового дорожного покрытия, так и при выполнении укрепления склонов, от правильности монтажа которого зависит не только качество работ, но и длительность эксплуатации всего сооружения.

Для того чтобы георешетка максимально качественно функционировала, ее нужно правильно уложить, придерживаясь всех норм монтажа. Монтируется она согласно конструктивно-техническим требованиям, которые индивидуальны для каждого случая. Но есть определенные этапы, которые обязательно выполняются в ходе укладки:

• подготовить основание;
• выполнить нарезку изначальных заглублений;
• распределить георешетку по участку и уложить ее;
• закрепить, если нужно;
• засыпать вышелушивающим слоем, утрамбовать.

Крепление конструкции выполняется при помощи специальных П-образных анкеров, для изготовления которых используется проволока толщиной до 3 мм. Каждые 10 метров устанавливается крепеж по длине решетки, и каждые 2 метра – по ширине.

О том, как укладывается решетка, показано в следующем видео.

Геотекстиль в системах укрепления склона. Мощение и наброска

В системах укрепления склонов используют водопроницаемый геотекстиль.

Но его назначение заключается в разделении дренажного слоя щебня и грунта в тех местах, где надо быстро отвести избыток воды с части склона — например, с мощеной площадки, дорожки или при использовании матрацев Рено.

И в этих случаях геотекстиль выполняет следующие функции:

• предотвращение суффозии, загрязнения щебня, снижения дренирующих и прочностных свойств слоя;
• задерживание частиц грунта (останавливает вымывание плодородного слоя через дренаж);
• укрепление грунта — перераспределение нагрузок за счет высокого сопротивления материала растягивающим усилиям.

Схема укладки геотекстиля в составе мощеной площадки выглядит так:

1. С части склона снимают верхний слой земли.
2. Подготавливают «корыто» под укладку площадки — углубляются на 20-40 см.
3. Трамбуют и выравнивают дно.
4. Застилают на дно и стенки выемки геотекстиль. Наращивают отдельные куски в длину внахлест на 10-20 см.
5. Засыпают слой щебня (или щебня и песка). Толщина однослойной подушки — 20 см, толщина слоев двухслойной подушки — 10-15 см. Выравнивают и трамбуют поверхность подушки.
6. Укладывают покрытие на бетонную подготовку.

Но геотекстиль не армирует сам склон. В этом случае склон укрепляют мощением. А для снижения влияния осадков предусматривают организованный водоотвод.

Укрепление откоса двухслойной каменной наброской на геотекстиле

Вместо мощения можно использовать каменную наброску. Обычно этот способ применяют для укрепления берегов, защиты подошв сооружений стоящих на откосах. Наброску проводят несортированный или сортированным природным камнем, размеры которого высчитывают по специальным формулам. Но такие расчеты нужны для укрепления берегов водохранилищ. В обычных условиях, при использовании несортированного камня, исходят из того, что 50% камней должны иметь размеры, форму и вес, обеспечивающие устойчивое положение на подготовленном участке склона.

Одна из разновидностей крепления камней на склоне — использование плетеных корзин из ивового прута. И в этом случае технология сродни укладке георешетки.

Также при укреплении склонов и откосов используют бетонные блоки и плиты. Но они больше подходят для промышленных объектов, где декоративная привлекательность ландшафтного дизайна роли не играет.

Технология укладки

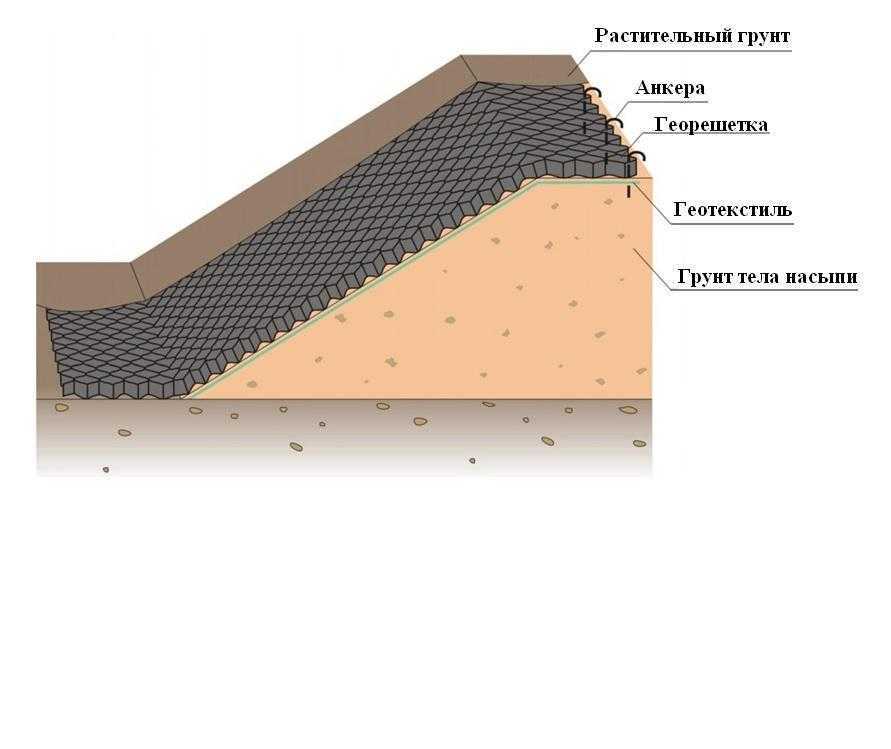

Технология укладки георешетки для укрепления склонов разбита на несколько этапов.

• Сначала придают участку нужный уклон и выравнивают его вручную или с помощью техники.
• С поверхности убирают крупный мусор, камни, выкорчевывают пни.
• Если нужно, чтобы на укрепленной площадке не прорастала сорная трава, её покрывают геотекстилем, временно закрепляя его шпильками, чтобы не сдуло ветром.
• Поверх геотекстиля раскатывают объемную решетку по направлению сверху вниз.
• Верхний край желательно уложить на горизонтальный участок шириной около полуметра или больше, если склон крутой, и закрепить колышками или специальными анкерами.

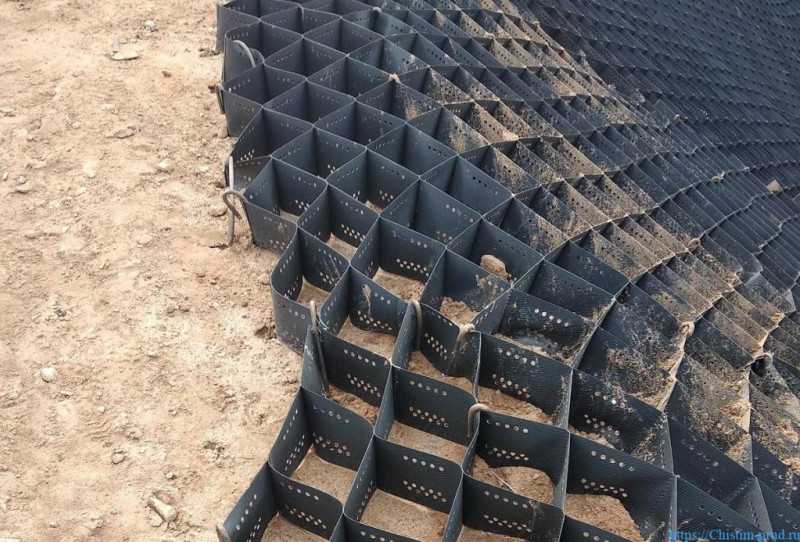

• Полотно растягивают и точечно фиксируют анкерами.
• Следующее полотно раскатывают встык к предыдущему и скрепляют их строительным степлером, заклепками.
• Затем объемная георешетка для укрепления откосов заполняется грунтом, галькой или другим материалом.

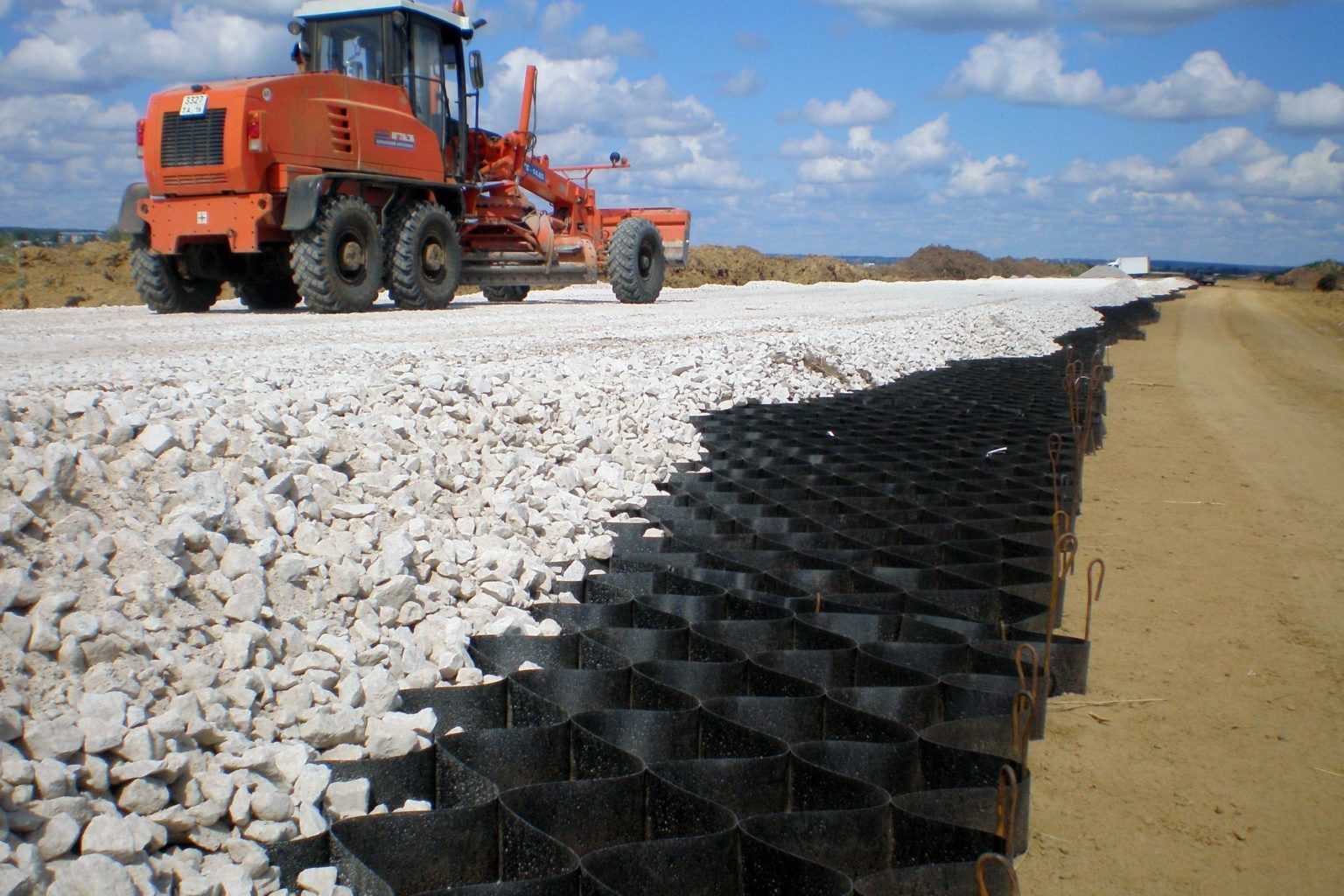

В этом видео подробно описан процесс укрепления дорожной насыпи, который аналогичен для всех работ с использованием георешетки:

Если решетку предполагается засеять травой, то после её заполнения землю хорошо проливают, чтобы она осела. Затем выполняют посев и поверх семян насыпают ещё слой грунта до заполнения ячеек.

Классификация

Георешетки, в зависимости от материалов, которые использовались при их изготовлении, делятся на:

• полимерные (полистирольные, полипропиленовые или полиэфирные);
• геотекстильные;
• полиэтиленовые;
• стекловолоконные;
• бетонные.

Полимерные георешетки

Для их изготовления в большинстве случаев применяется полистирол. Они бывают плоскими или объемными.

Объемные решетки делают из лент, которые в определенных точках сваривают или спаивают с помощью ультразвука. Ленты могут быть сплошными, без отверстий или перфорированными. Первые применяются для песка и грунта, а вторые – для щебня и гравия. Высота полос может достигать 300 мм. От этого параметра зависит объем создаваемой конструкции.

Плоские георешетки выпускаются из полипропилена или полиэфира и продаются в рулонах. Высота такого материала соответствует толщине прутка, из которого сделана сетка.

Актуальные цены для вашего города:

Производители выпускают два вида плоских георешеток:

• одноосные. У них прямоугольные ячейки. Материал растягивается только в продольном направлении. Эта сетка помогает укреплять склоны;
• двухосные. У этой сетки квадратные ячейки, выдерживающие растягивание в продольном и поперечном направлении. Это универсальный материал, используемый при разных строительных работах, требующих укрепления грунта.

Решетки из геотекстиля

Их делают из тканного или иглопробивного материала высокой плотности. Такие решетки имеют невысокую стоимость, выдерживают большие нагрузки на разрыв.

У них небольшой предел прочности на сжатие. Геотекстильные сетки могут деформироваться, сминаясь в поперечном направлении.

Геотекстильные сетки часто применяют в качестве разграничительного слоя между сыпучими стройматериалами.

Пластиковые георешетки

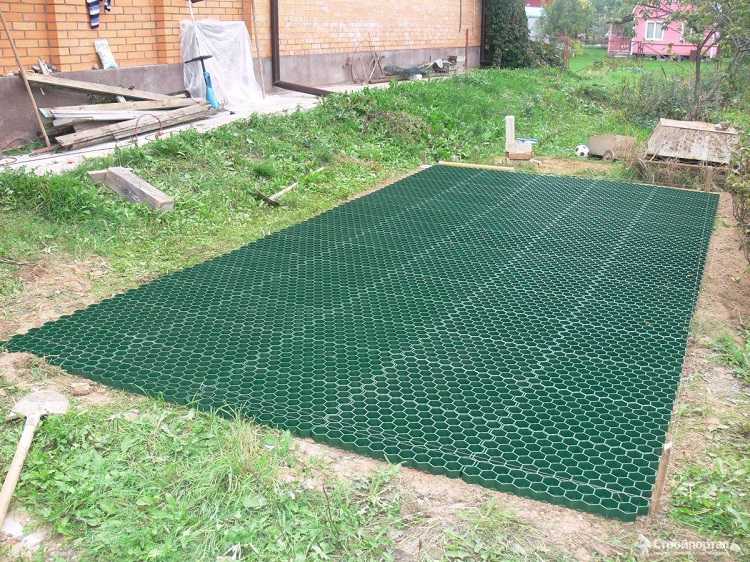

Производителями выпускаются ячеистые пластины из ПЭ высокого или низкого давления. Полиэтиленовые решетки часто применяются для строительства:

• садовых дорожек;
• стоянок для машин;
• площадок различного назначения.

Жесткая конструкция сеток значительно упрощает монтажные работы. Благодаря панельной сборке, можно быстро выполнить прокладывание каркаса большого размера. Прямоугольная форма пластин помогает формировать площадки и дорожки с четкой конфигурацией и ровными контурами.

Стекловолоконные сетки

Применяются в дорожном строительстве для укрепления грунта. Отличаются гибкой структурой, поэтому могут использоваться на пучинистых грунтах. Сетки из стекловолокон помогают сохранить форму конструкции в сильные морозы.

Бетонные георешетки

Бетонные пластины с прямоугольными отверстиями тоже относятся к георешеткам. Они имеют большой срок службы. Укладывать их нужно, как керамическую плитку. Стоят бетонные пластины намного дороже пластиковых.

Преимущества

Полимерная геосетка с перфорацией позволяет одинаково распределить давление в основании. Это возможно за счет того, что часть нагрузки ложится на соединения ячеек. По этой причине увеличивается стабильность всей конструкции, уменьшается проседание и боковые сдвиги наполнителей, предотвращается искажение поверхности, которое может образовываться от внешних воздействий.

Среди других плюсов георешетки объемной выделяют:

• простой монтаж и отсутствие необходимости в использовании специальных инструментов и оборудования;
• гибкость и эластичность;
• безопасность для окружающей среды;
• долговечность (срок эксплуатации может достигать 50 лет и более);
• легкость и небольшие габариты;
• возможность использования разных наполнителей;
• большая несущая способность;
• низкая степень повреждаемости.

Геосетка объемная позволяет увеличить дренирующие способность грунта обратной засыпки, снизить бюджет строительства и повысить долговечность всей конструкции.

Что нужно знать перед укреплением склонов или откосов

Если на строительной площадке есть неровность, то укрепление слона просто необходимо, иначе вся конструкция в будущем может пострадать. Сейчас специалисты применяют различные методы и материалы для проведения подобных работ. Все зависит от того, каким уклоном обладает участок, какой уровень воды в грунте отмечается и какими специфическими особенностями обладает грунт. Укрепить откос можно как обычными растениями, так и специальными приспособлениями в зависимости от того, какая величина уклона территории.

Безусловно, лучше всего обезопасить участок. В этом случае целесообразно использовать внутреннее армирование грунта, искусственные конструкции, которые будут долговечными и точно укрепят склон. Зачастую для таких работ применяют геосетки, геоматы, георешетки, габионы и многое другое. Для укрепления габионы и георешетки во время монтажных работ заполняют бетоном, песком или даже обычными камнями.

Чтобы конструкция держалась долго, рекомендуется обращаться за материалами только к проверенным поставщикам. Наша компания уже долгие годы занимается разработкой и производством геоматериалов, которые специалисты применяют во время укрепления склонов. В частности большим спросом у компании пользуется производство габионов. Все материалы соответствуют высоким стандартам качества, долговечности и просто в монтаже.

Распространенные способы укрепления склонов

Сейчас специалисты предлагают огромный выбор вариантов для решения такой проблемы, как укрепление откоса. Крайне обязательно, чтобы в будущем готовый участок не разрушился и не пострадал.

Использование растений

Это самый простой, бюджетный, но, к сожалению, далеко не долговечный способ укрепления территории, которая страдает от неровностей. Для этого дела используются только растения с устойчивыми корнями, но они справляются только с минимальным уклоном. Чаще всего дачники выбирают кедр, сосну, можжевельник, шиповник и другие растения.

Применение геотекстиля

Защитить уклон от разрушения или оползня можно геотекстилем. Это специальный нетканный материал, который зачастую продается в виде рулонов. Он изготовлен из полиэфирного волокна такой технологией, как иглопробивание. Это прочный и износостойкий материал, который хорошо подходит для усиления откосов.

Геоматы для улучшения территории

Если ведется борьба с эрозией почвы, то лучше всего применять геоматы. Этот материал выполнен из полипропиленовых решеток, которые специалисты в процессе создания накладывают друг на друга. Данная конструкция обладает хорошей устойчивостью к солнечным лучам, воде, непогоде.

Георешетка и габионы для склонов и откосов

Во время борьбы с изменением почвы часто используется объемная георешетка или габионы. Эта конструкция обладает устойчивостью к агрессивной среде. Она не разлагается в почве, повторяет контур рельефа, не дает земле смещаться при таянии снега, вымывании. К тому же, монтаж габионов очень простой. О том, как он проходит, знает большинство специалистов. Зачастую именно при их помощи эффективно, быстро и долговечно укрепляется почва. Использование этой технологии получило широкое распространение.

Какой стороной укладывать геотекстиль?

Чтобы понять это следует знать, что собой представляет геосинтетическое полотно. Геоткань производится из нитей полимерных материалов, которые скрепляются по иглопробивной технологии или термоскреплением в местах пересечения. Таким образом, получается прочная однородная ткань с высокими эксплуатационными характеристиками.

Проницаемость геоткани одинакова в обоих направлениях, потому нет значения, как, точнее какой стороной укладывать геотекстиль под тротуарную плитку.

Несмотря на свою простоту геотекстиль имеет большое значение и широко используется при выполнении строительных работ. Зачем нужен геотекстиль и какую роль играет геоткань в обустройстве дорожек? В многослойном пироге подложки полотно из полимерных нитей работает сразу по 4 направлениям:

• Обеспечивает дренаж , так как полотно обладает проницаемостью водяным потокам. Вода эффективно будет отведена от тротуарной плитки, чем будет обеспечена сухость отделки и исключается её промерзание.
• Армирующие свойства геоткани обусловлены высокой прочностью нитей и мест их пересечения. Укладывать геотекстиль необходимо, для создания поддерживающего основания для последующих слоёв. Геоткань демонстрирует стойкость на разрыв, так как способна удерживать на себе тяжёлые камни и принимать на себя напряжение грунта.
• Разделительное назначение полотна хорошо служит сдерживающим фактором от перемешивания сыпучих материалов в составе подложки, чем значительно продлевает срок службы тропинки и даже интенсивно нагружаемой дороги.
• Фильтрующие характеристики сертифицированного нетканого геотекстиля позволяют отсеивать мелкие частицы. Укладывать полотно следует для предотвращения заиливание дренажа.

Послойно укладывать подложки из геотекстиля и вспомогательных стройматериалов позволит противостоять деформации дорожного полотна, потому покрытие из тротуарной плитки будет сохранять первоначальный вид. Как правильно сделать подложку с геополотном, давайте разбираться вместе!

Материалы, используемые при монтаже георешеток

При выполнении работ по укладке георешёток используются такие сопутствующие материалы, как геотекстиль и анкера крепления.

Геотекстиль представляет собой полотно, изготавливаемое по тканной или иной технологии из синтетических нитей. Его использование позволяет дополнительно укрепить поверхность при последующем монтаже на неё георештки.

Анкер крепления – это стержень, выполненный в «Г» или «П» образной форме и обеспечивающий растяжение монтируемого материала, а также его фиксацию в заданном месте размещения.

Анкера изготавливаются из металла, пластика и стекловолокна.

Внешний вид анкера, предназначенного для крепления георешёток

Технология укрепление откосов геоматом

Для укрепления крутых откосов – около 70 градусов используется геомат.

При укладке этого геоматериала рекомендуется выполнять следующие условия:

1. Выровнять, уплотнить поверхность почвы, где будут проводиться укрепительные работы.
2. Вырыть небольшое углубление, глубиной около 30 сантиметров. Провести водоотвод.
3. Выложить рулон материала и подогнать его по размеру, если это необходимо.
4. Натянуть геосинтетик гладкой стороной вниз по поверхности земли ровно и плотно. Нахлест должен равняться 15 см в вдоль, 20 см – в поперек.
5. Геомат крепится к траншее с помощью специальных крепежей —  анкеров.
6. Затем геоматериал засыпается грунтом, уплотняется.

Дополнительная информация:

• Укрепление откосов дорог;
• Укрепление откосов мостов;
• Укрепление крутых откосов;
• Укрепление откосов геоматами;
• Укрепление откосов биоматами;
• Укрепление откосов геосеткой;
• Укрепление откосов геотекстилем.

Георешетка: что это такое и как она работает

Работа георешетки основана на следующих принципах:

Стабилизация грунта. Георешетка укрепляет грунт, предотвращая его смещение и смятие. Она служит дополнительным армированием, увеличивая его прочность и устойчивость к нагрузкам.
Распределение нагрузки. Благодаря геометрической структуре ячеек георешетки, нагрузка на грунт равномерно распределяется по всей площади. Это позволяет увеличить его грузоподъемность и обеспечить стабильность конструкций.
Поддержка растительности. Георешетка способствует росту растений на склонах и откосах, предотвращая их смыв и эрозию. Она создает благоприятные условия для развития корневой системы и защищает растения от механических повреждений.
Улучшение дренажа. Георешетка позволяет улучшить дренажные свойства участка, предотвращая заторы и задержку воды

Она способствует быстрому отводу лишней влаги, что особенно важно в сезон дождей или при высокой грунтоводности.

Преимущества использования георешетки очевидны – она обеспечивает долговечность и надежность конструкции, сокращает необходимые расходы на материалы и работы, а также улучшает экологическую обстановку на участке.

Если вам нужно укрепить склон, улучшить дренаж или создать устойчивый фундамент, георешетка будет незаменимым решением. Она легко монтируется и проста в использовании, обеспечивая отличные результаты даже в самых сложных условиях.

Технология монтажа

В своде правил СП 45.13330 приведены технологии укрепления откосов различными способами. Применение геосетки является самым экономичным вариантом для индивидуального застройщика:

• если выбрать георешетку, резко увеличится бюджет строительства и вероятность взаимного перемешивания слоев;
• бюджетный геотекстиль не пригоден для армирования грунта.

Производить укрепление откосов сетками можно только в отсутствие подтопления и слабом водотоке. В сложных эксплуатационных условиях (паводковые воды и интенсивный водоток) поверх сетки добавляется георешетка, ячейки которой заполняются бетоном или крупнофракционным щебнем.

Технология укрепления откосов сеткой состоит из операций:

изготовление траншей – глубина верхней 0,4 м, нижней 0,3 м, профиль треугольный (1:2) или трапецеидальный (1:1), расстояние верхней выработки до бровки склона 0,2 – 0,6 м;

Траншеи для фиксации материала.

укладка сетки – при небольшом уклоне (1:2 и более) обычно производится продольная раскатка рулонов геоматериала с перехлестом 0,2 м, на крутых склонах для обеспечения устойчивости рекомендуется поперечная раскатка от бровки книзу;

Укладка рулонов поперечная.

фиксация материала – 20 см анкеры из 3 – 5 мм проволоки (Г-образные или П-образные) крепят материал к земле через 5 м по длине рулона, в трех точках по его ширине;

Анкеры для фиксации геосетки.

отсыпка верхнего эксплуатируемого слоя – глинистый грунт, песок крупной фракции или крупнообломочная, скальная почва, согласно ГОСТ 25100 и СП 34.13330;

Минимальная толщина слоя на откосах 10 см, на постоянных дорогах 40 см.

В индивидуальном строительстве сетки часто применяются для укрепления слабых оснований:

технология защитно-армирующей прослойки –  материал укладывается поверх существующего основания, выступает за склон на 0,5 м и удерживает верхнюю насыпь от расползания;

Армирующая защитная прослойка из сетки.

метод силовой обоймы – геосетка укладывается под насыпь, после уплотнения первого слоя края материала заводятся внутрь под следующий слой;

Обойма силовая из геосетки.

Это позволяет снизить в сильный мороз деформацию материалов, повысить эксплуатационный ресурс и обойтись без замены слабых почв, их вывоза за пределы стройплощадки.

Чрезмерно крутые откосы устраивают способом обертывания:

• из геосетки с мелкой ячейкой выкраивают заготовки для плоских мешков-матов;
• набивают их грунтом;
• укладывают послойно с требуемым уступом в зависимости от существующего или проектируемого ландшафта.

Технология обертывания.

Для этого используется продольно вытянутая сетка (одноосно ориентированная). Укладка производится по нижеприведенной схеме:

• основание подготавливается согласно проекту;
• каждый кусок материала выкраивается с запасом для обертывания;
• максимум три ряда матов укладываются друг на друга и выравниваются
• пространство позади них отсыпается вровень с верхним краем.

Схема укладки матов из сетки.

Рекомендуемый коэффициент уплотнения составляет 0,96 единиц. Материал в пределах одного слоя следует соединять следующим способом, приведенным на рисунке:

Способ соединения геосетки по длине.

Все получившиеся волны необходимо устранить натяжением геоматериала за противоположные края и прижать специальным грузом вплоть до полной засыпки с виброуплотнением верхнего слоя.

Армирование сеткой насыпи перед облицовкой блоками.

Геосетки являются бюджетным вариантом для облицовки насыпей бетонными блоками, так как жестко связывают структуру откоса и предотвращают выдавливание декоративной облицовки почвами.

Практические применения георешетки в строительстве

Одним из наиболее распространенных применений георешетки в строительстве является ее использование в земляных работах. Георешетка позволяет укрепить грунт и уменьшить вероятность образования оползней и обрушений склонов. Она также предотвращает эрозию грунта, увеличивая его устойчивость к воздействию воды и ветра.

Другим практическим применением георешетки в строительстве является ее использование в фундаментах и подъездных путях. Георешетка позволяет увеличить прочность основания, равномерно распределить нагрузку и предотвратить проседание или деформацию строительных конструкций. Она также обеспечивает хорошую дренажную функцию, предотвращая скопление влаги под фундаментом и снижая риск образования трещин.

Еще одним важным применением георешетки в строительстве является ее использование в дорожном строительстве. Георешетка применяется для укрепления и улучшения дорожного покрытия. Она повышает его прочность, снижает вероятность возникновения провалов и трещин, а также снижает износ и увеличивает срок службы дороги. Кроме того, георешетка позволяет улучшить геометрию дороги, обеспечивая гладкую поверхность для комфортного и безопасного движения транспорта.

Георешетка является эффективным инженерным материалом, который позволяет снизить затраты на строительство и обеспечить долговечность и надежность сооружений. Правильное применение георешетки в строительстве помогает снизить риск повреждений и увеличить срок службы конструкций.

Преимущества использования георешетки:	Применение
Укрепление и защита грунтов	Земляные работы
Повышение надежности фундаментов	Фундаменты и подъездные пути
Улучшение водоотвода и предотвращение вздутия грунта	Фундаменты и подъездные пути
Увеличение прочности дорожного покрытия	Дорожное строительство
Улучшение геометрии дороги	Дорожное строительство

Оформляем парковку с помощью георешетки

Можно использовать газонную георешетку для парковки на даче. Это позволит сформировать эстетичную зону для автомобилей, облагородить подъездную местность и разнообразить внешний вид загородного участка. К тому же, такая парковка будет иметь долгий срок службы, поскольку материал выдержит большие весовые нагрузки. Причем использовать можно как двуосную плоскую решетку, так и объемные модульные разновидности.

Такая экологичная парковка будет выглядеть намного лучше, чем бетонные или сделанные из асфальта аналоги, при этом по своим эксплуатационным характеристикам она уступать не будет.

Итак, как же сделать такую парковку? Для начала, как и в случае с дорожной, выберите место для проведения строительных работ. Если вам сложно проводить монтаж решетки на глаз, тоже сформируйте разметку с помощью колышек. Снимите верхний почвенный слой толщиной примерно в десять-пятнадцать сантиметров. Утрамбуйте основание – и сформируйте трех-пятисантиметровый слой из песка и небольшого гравия.

Далее можно заняться непосредственным монтажом геотехнической решетки. Ее следует уложить сверху на слой из гравия и песка. Отдельные элементы решетки соедините друг с другом, используя специальные замочные механизмы, саморезы или пневмостеплер.

Следующий этап предполагает заполнение сотовых ячеек. Для этих целей подойдет щебень, дерн или субстрат: выбирайте материал, ориентируясь на тип парковки, которую планируете создать. Если вы остановились на субстрате, следите за тем, чтобы края такого слоя совпадали с верхними границами сотов.

Чтобы со временем на этой территории проросла трава, следует постоянно поливать зону с установленной решеткой. Пока растительность не вырастет, использовать парковку по назначению не рекомендуется. Если же вы выбрали щебень и дерн для заполнения ячеек, можете использовать парковку сразу после завершения всех работ.

Процесс укладки геоматов для укрепления откосов

1. Перед началом укладки следует произвести подготовку почвы. Расчистить откос, в некоторых случаях необходимо раскидать растительный грунт, если поверхность откоса плохо пригодна для этих целей.
2. Устройство анкерных канав вдоль откоса сверху и снизу. Эти каналы нужны для закрепления геомата на поверхности откоса. В данном случае более важную роль играет именно верхняя анкерная канава. Стоит отметить, что подготовка траншеи требуется только в тех случаях, если не предусмотрено других способов закрепления геомата.
3. Укладка геомата. После проведения всех подготовительных работу нужно незамедлительно приступать к укладке геоматов. Начинать следует сверху вниз, закрепив верхнюю часть в анкерной канаве. Соседние полотна должны укладываться с нахлестом не менее 20 см. После укладки анкерные канавы засыпаются песком и щебнем или местным грунтом и уплотняются.
4. Во время укладки геоматы дополнительно следует закреплять анкерами, а соседние полосы скреплять между собой скобами. При укладке анкеры нужно устанавливать в 2-3 точках по ширине рулона, через каждые 5-6 метров по его длине и 2-3 м по ширине.
5. После того как геоматы будут уложены и закреплены, следует посеять семена растений. Посев семян следует проводить из расчета 50 г семян на 1 м2 поверхности. Посев нужно проводить в 2 этапа. Сначала 2/3 семян распределить прямо на поверхность геомата, либо под него перед укладкой. Оставшуюся часть семян нужно засеять после засыпки матов растительным грунтом.
6. Засыпка растительного грунта на поверхность геомата. Может производиться как с помощью строительной техники (экскаваторы, бульдозеры), так и вручную. Все зависит от объема работ.
